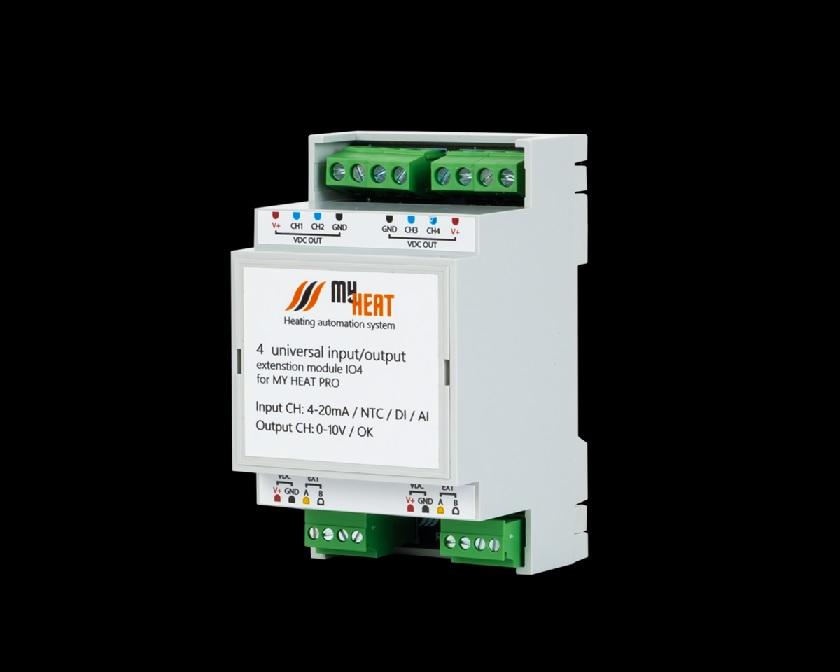

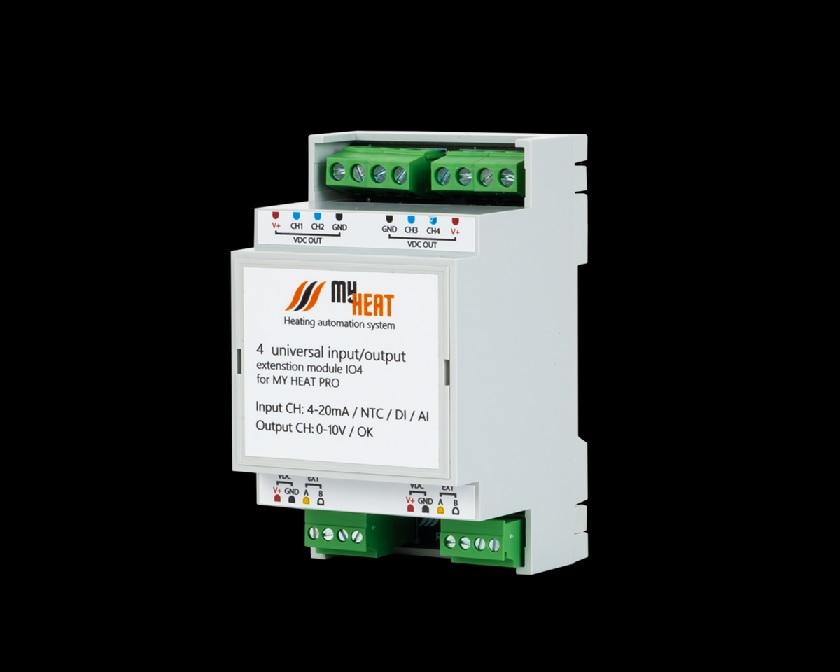

Блок расширения дискретно-аналоговых входов/выходов MyHeat IO4 (тепл.арт.6299)

Описание

MyHeat IO4 предназначен для использования в автоматизированных системах под управлением контроллера MyHeat Pro. Он расширяет функциональные возможности контроллера, предоставляя 4 дополнительных канала дискретно-аналоговых входов/выходов, что позволяет подключать широкий спектр внешнего оборудования и датчиков.

Блок расширения MyHeat IO4 поддерживает подключение:
✔ Датчиков давления (4-20 мА).
✔ Датчиков температуры MyHeat NTC 10K.
✔ Дискретных датчиков (напряжение до 12 В постоянного тока).
✔ Сервоприводов с пропорциональным управлением (0-10 В).
✔ Внешнего оборудования для измерения напряжения (диапазон 0-30 В).
Блок также может использоваться для:
✔ Обратной связи от ИБП MyHeat UPS.
✔ Приема сигналов (запрос тепла) от автоматики бассейна, вентиляции или комнатного термостата.
✔ Подключения блоков расширения MyHeat RL2 и MyHeat RL2S.

Характеристики

4 дискретно-аналоговых входов/выходов.
Режимы работы: аналоговый вход, аналоговый выход (0-10 В), открытый коллектор.
Автоматическое восстановление работоспособности после сбоев.
Взаимодействует с контроллером по проводной шине EXT.
1. Габаритные размеры, не более, мм (ШxГxВ)

  52,3 x 90,2 x 57,8
2. Способ крепления корпуса

  DIN-рейка
3. Напряжение питания

  от 9 до 12 VDC
4. Максимальная потребляемая мощность, Вт

  0,5
5. Интерфейс EXT:

  внутренний протокол MyHeat.
6. Дискретно-аналоговые входы/выходы

  4 входа (4-20mA / NTC / DI / AI) / выхода (0-10V / OK)
7. Масса, гр.

  86
