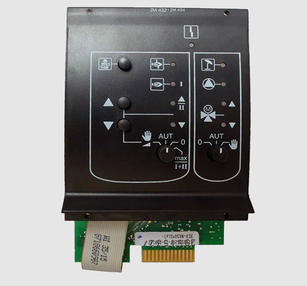

Центральный модуль управления ZM432/434 для котлов Buderus Logamatic

Описание

Buderus ZM434 — центральный модуль для систем управления Logamatic 4321, 4322. Входит в базовую комплектацию и выполняет функции управления, регулирования и контроля работы котла и контура отопления.

Основные функции модуля Buderus ZM434:

• Управление одно-, двухступенчатой, модулированной горелкой или двумя одноступенчатыми горелками.
• Управление модулированной горелкой на выбор трехпозиционным ступенчатым регулятором или регулированием мощности через выход 0-10В.
• Вход для переключения условий эксплуатации при использовании двухтопливных горелок.
• Обеспечение условий эксплуатации низкотемпературных и Ecostream-котлов через регулирование котлового контура.
• Регулирование котлового контура исполнительным органом и включение насоса котлового контура в зависимости от потребности; гидравлическая блокировка.
• Возможно регулирование через выход 0-10В частоты вращения насоса котлового контура в зависимости от текущей мощности котла.
• Переключение летнего/зимнего времени по календарю.
• Светодиодная индикация несправности модуля, неисправности горелки, ступеней горелки, модуляции, летнего режима, насоса котлового контура, исполнительного органа котлового контура.

Технические характеристики

• Рабочее напряжение (при 50Гц): 230В.
• Потребляемая мощность: 2ВА.
• Комплект стратегических датчиков: FVS/FRS.
• Комплексное сообщение о нескольких функциональных ошибках: 5А.
