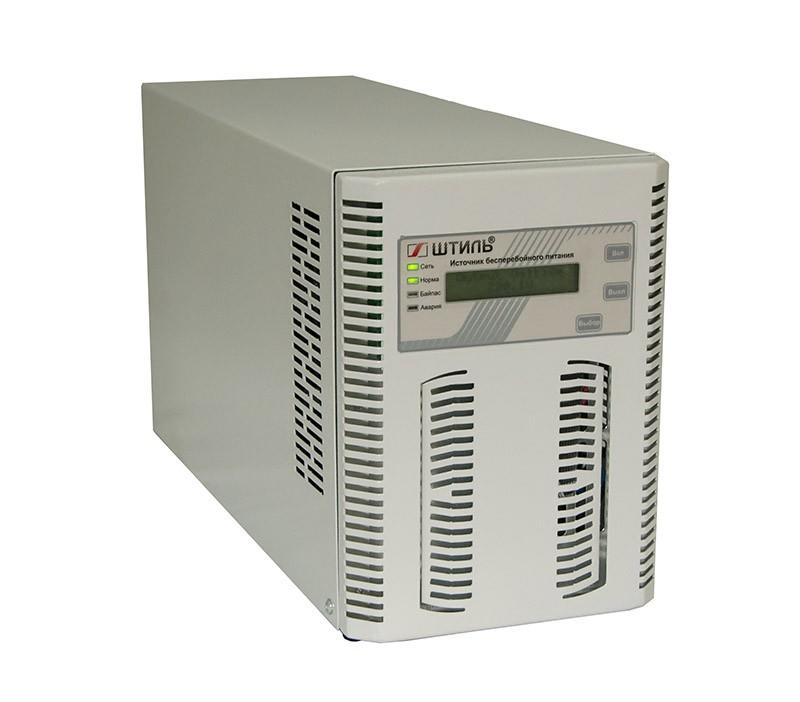

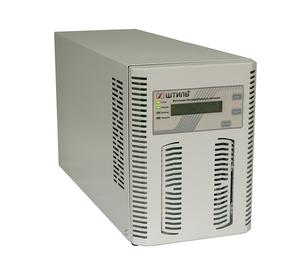

Онлайн ИБП ST1101L предназначен для организации бесперебойной работы и защиты от нестабильного напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, применяемой в квартирах, частных дома или офисах, например:
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1101L отлично функционирует в связке с дизельгенераторными установками.
ST1101L – ИБП топологии on-line с двойным преобразованием электроэнергии, благодаря которому устройство позволяет:
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.
ST1101L предназначен для напольной установки на любую ровную горизонтальную поверхность.
Для питания нагрузки на задней панели ИБП предусмотрены: евророзетка и три «компьютерных» разъема C13. К электросети ИБП подключается через разъем С14.
ST1101L имеет встроенное зарядное устройство (ток 5 А) и специальный разъем для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 250 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2,5 ч или 7 ч соответственно (при 100% нагрузке).
Установка внешних АКБ может осуществляться в батарейных модулях или стеллажах.
Внимание!Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!
В ST1101L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
Информация на ЖК-дисплее:
С помощью панели управления можно выполнить три теста АБ:
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
ST1101L имеет современную электронную защиту от:
После устранения причины срабатывания электронной защиты ИБП самостоятельно перезапускается.
Более того, модель ST1101L оснащена защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при их возникновении нагрузка либо обесточивается, либо через байпас безразрывно переключается на сеть).
На задней панели ST1101L есть два слота для установки карт мониторинга, которые позволяют организовать локальный/удаленный контроль работы ИБП. В ассортименте представлено четыре модели плат, на которых размещены следующие интерфейсы:
Работу ИБПс установленной платой можно отслеживать через веб-браузер или программу Shtyl Device Manager (SDM).
Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
| Полная мощность, кВА | 1 |
| Активная мощность, кВт | 0,9 |
| Число фаз | 1 в 1 |
| Форм-фактор | напольный |
| Топология | on-line (с двойным преобразованием) |
| Режимы работы | on-line, автономный, ECO |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 8 |
| Потребляемая мощность в режиме холостого хода, Вт | 25 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240, шаг 10 |
| Точность стабилизации выходного напряжения, % | ±2 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,9 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50) |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
| Максимальный выходной ток, А | 4,5 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Перегрузочная способность (при работе через байпас или в режиме ECO) | 200% – в течение 40 с |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 86 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 7 |
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 36 (3 АКБ по 12В ) |
| Номинальный ток заряда встроенного ЗУ, А | 5 |
| Ориентировочное время автономной работы (при 80% загрузке ИБП) | Зависит от ёмкости выбранных АБ |
| Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Перегрузка по выходу | электронная защита с автовосстановлением |
| Короткое замыкание | электронная защита с автовосстановлением |
| Перегрев | электронная защита с автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
| Защита от высокочастотных помех | 100 кГц - 30 МГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батареи |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| EPO | двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв. |
| Входная сеть | IEC-320-C14 |
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.) |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Наработка на отказ, ч | не менее 70000 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 220х155х355 |
| Масса, кг | 7 |
| Цвет корпуса | серый |
