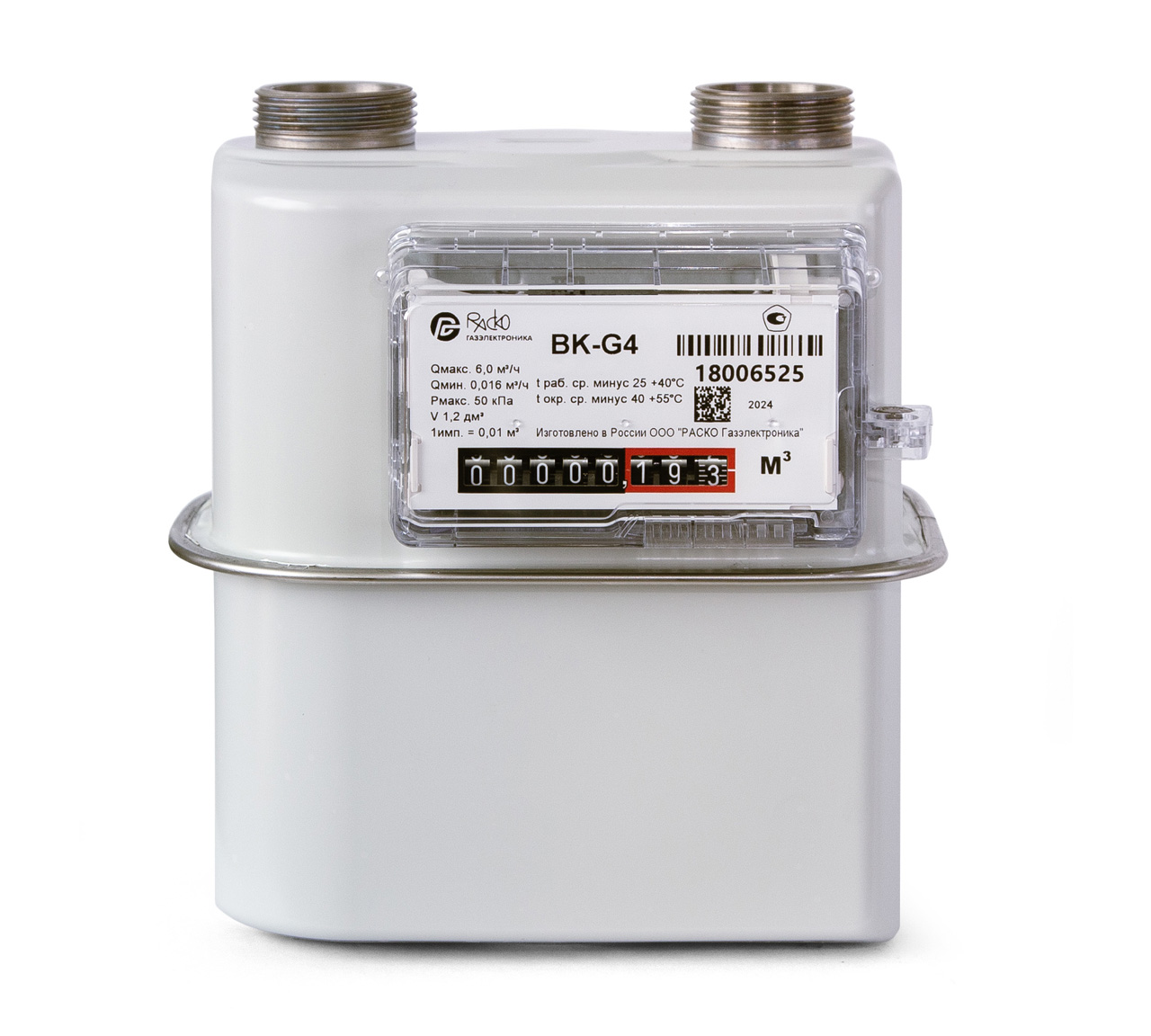

Счетчик газа ВК G 4 ЛЕВЫЙ 1 1/4 (ПОД ЗАКАЗ.32мм,без гаек,завод Раско Газэлектроника)

Описание

Рекомендуем купить паранитовые  прокладки для счетчика-- 1 пара по 200 руб.

(газовщики в последнее время отказываются монтировать счетчик бех них.)

 Изготовитель Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника») ИНН 5243013811 Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А

Назначение

Область применения

Бытовые счетчики газа ВК применяются в квартирах, частных домах, оборудованных газовыми плитами, колонками и котлами малой и средней мощности, и других сферах деятельности человека, требующих учёта потребляемого газа.

Измеряемая среда: природный, сжиженный, нефтяной газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.

Отличительные особенности

• Механическая температурная компенсация в исполнении «Т»;
• Улучшенные метрологические характеристики в исполнении «Н»;
• Дополнительная защита от механи­ческих вмешательств;
• Высокая чувствительность и точность измерений;
• Возможность дополнительного монтажа низкочастотного датчика импуль­сов, электронного корректора объема газа для включения счетчика в системы учета и дистанционной передачи данных;
• Наличие блокировки от обратного хода;
• Низкая потеря давления при работе счетчика на всех расходах;
• Малая чувствительность к загрязнениям газа;
• Низкий уровень шума при работе;
• Энергонезависимость;
• Высокая коррозионная стойкость металлических элементов и эксплуатационная надежность синтетических материалов;
• Компактность конструкции и современный дизайн;
• Наличие сертификата об утверждении типа средств измерений.

Основные характеристики

• Диапазон рабочих расходов Qмин – Qмакс:
  • ВК-G1,6: 0,016 – 2,5 м³/ч;
  • ВК-G2,5: 0,025 – 4 м³/ч;
  • ВК-G4: 0,04 – 6 м³/ч;
  • ВК-G6: 0,06 – 10 м³/ч;

• Номинальный расход Qном:
  • ВК-G1,6: 1,6 м³/ч;
  • ВК-G2,5: 2,5 м³/ч;
  • ВК-G4: 4 м³/ч;
  • ВК-G6: 6 м³/ч;

• Пределы допускаемой относительной погрешности измерения объема газа при рабочих условиях:
• в диапазоне расходов Qмин ≤ Q < 0,1Qном: ±3%; ±2,1% (исп. «Н»);
• в диапазоне расходов 0,1Qном ≤ Q ≤ Qмакс: ±1,5%;

• Пределы допускаемой основной относительной погрешности счетчиков в исполнении «Т» при измерении объема газа, приведенного к температуре +20 °С:
• в диапазоне расходов Qмин ≤ Q < 0,1Qном: ±3%;
• в диапазоне расходов 0,1Qном ≤ Q ≤ Qмакс: ±1,5%;

• Пределы допускаемой дополнительной относительной погрешности счетчиков в исполнении «Т», вызванной отклонением температуры измеряемой среды от нор­мальных условий на каждые 10 °С: ±0,4%;

• Циклический объём V измерительных камер:
• ВК-G1,6: 1,2 дм³;
• ВК-G2,5: 1,2 дм³;
• ВК-G4: 1,2 / 2 дм³;
• ВК-G6: 2 / 3,5 дм³;

• Порог чувствительности:
• ВК-G1,6: 0,0032 м³/ч;
• ВК-G2,5: 0,005 м³/ч;
• ВК-G4: 0,008 м³/ч;
• ВК-G6: 0,008 м³/ч;

• Давление измеряемой среды, не более: 5 кПа;
• Максимальное давление внутри корпуса, не более: 50 кПа;
• Температура измеряемой среды: от -25 °С до +40 °С;
• Температура окружающей среды, при которой не нарушается работоспособность счетчика: от -40 °С до +55 °С;
• Межповерочный интервал: 10 лет;
• Средний срок службы: 20 лет.

Габаритно-присоединительные размеры и масса счетчиков

Устройство и принцип работы

Принцип действия диафрагменного счетчика газа ВК основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих две измерительные камеры. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, пере­мещаясь, вытесняет газ из соседней камеры через выходной клапан и отво­дящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально протекающему объему газа. Вращение вала приводит в движение восьми­разрядный счетный механизм.

Счетчики ВК могут выпускаться в исполнении «Т» с механической температурной компенсацией. Они дополнительно оснащаются меха­ническим температурным компенсатором, выполненным в виде спиральной биметаллической пружины.

Счетчики в исполнении без температурной ком­пенсации могут иметь исполнение «Н» с улучшен­ными метрологическими характеристиками.

Поверка счетчиков

Поверка производится по документу МП 2510/1-311229-2021 «Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные ВК. Методика поверки (с изменением № 1)», утвержденной ООО ЦМ «СТП» 07.11.2023 г. Основное средство поверки – установка для поверки счетчиков газа, с погрешностью ±0,5%.

Защита от внешних вмешательств и оценка работоспособности счетчика на месте эксплуатации

Счетчик имеет дополнительные степени защиты от магнитных воздействий и механических вмешательств. Защита от магнитных воздействий обеспечивается изготовлением подвижных элементов и деталей измерительного механизма из немагнитных материалов.

Доступ к элементам счетного механизма невоз­можен без нарушения целостности его крышки. В случае попытки демонтажа происходит отка­лывание части материала, появляются видимые трещины, которые легко обнаруживаются при визуальном осмотре счетчика. При штат­ной эксплуатации счетчика в заявленном диапазоне тем­ператур окружающей среды, появление сколов и трещин на крышке счетного механизма не происходит.

Также, защита от механических вмешательств обеспечивается примене­нием прозрачной крышки счетного механизма. Содержимое счетной головы полностью просматривается, что упро­щает приемку и очередную поверку счет­чиков.

Оценка технического состояния счетчика на месте эксплуатации проводится в соот­­ветствие с п. 8112 Постановления Прави­тельства Российской Федерации от 6 мая 2011 года №354 «О предоставлении ком­мунальных услуг собственникам и пользо­­вателям помещений в многоквартирных домах и жилых домов. Правила предос­тавления коммунальных услуг собственникам и пользователям помещений
в многоквартирных домах и жилых домов.

Особенности монтажа

• Счетчик устанавливается только в вертикальном положении с учетом направления потока газа. Направление потока газа указано на верхней поверхности корпуса счетчика.
• Перед монтажом счетчика трубопровод должен быть очищен от загрязнений.
• Присоединение счетчика к газопроводу должно исключать возникновение сил, передаваемых на счетчик и приводящих к деформации его корпуса и присоединительных элементов.
• Запрещается располагать счетчик над открытым пламенем. Поверхность счетчика не должна подвергаться нагреву выше 55 °С.
• Дно установленного счетчика не должно соприкасаться с полом.
• При монтаже счетчика на открытом воздухе он должен быть защищен от прямых солнечных лучей, попадания пыли и атмосферных осадков. Для соблюдения этих требований рекомендуется устанавливать счетчик в специальный закрытый шкафчик.
• Счетчик малочувствителен к различного рода загрязнениям и не требует установки перед собой фильтра газа.
• Опрессовку системы избыточным давлением необходимо проводить до установки счетчика. После установки счетчика места его соединения с коммуникациями должны быть проверены на герметичность мыльной эмульсией.
• При вводе счетчика в эксплуатацию необходимо убедиться, что давление на входе не превышает 50 кПа.
• При каждом запуске должно быть обеспечено плавное заполнение счетчика газом.
