Стабилизатор напряжения Штиль ИнСтаб IS3000RT (ПОД ЗАКАЗ.высота 2 юнита)

Описание

• Активная мощность, кВт
  2,5
• Принцип стабилизации
  инверторный (с двойным преобразованием)
• Способ установки
  напольный/в стойку
• Число фаз
  1 в 1
• Предельный диапазон входного напряжения, В
  90-310
• Номинальное выходное напряжение, В
  220
• Диапазон настройки выходного напряжения, В
  220-230 с шагом 1
• Точность стабилизации, %
  ±2
• Быстродействие, мс
  0
• Форма выходного напряжения
  чистая синусоида
• Максимальный выходной ток, А
  14
• Электронный автоматический байпас
  да, в диапазоне 187-245 В
• Степень защиты от пыли и влаги
  IP20
• Габаритные размеры ВхШхГ (в упаковке), мм
  460х450х100
• Масса, кг
  8
• Гарантийный срок, мес
  24


• Система охлаждения

  Для эффективного охлаждения IS2000RT имеет прочный перфорированный корпус и малошумный кулер с автоматической регулировкой скорости работы.

•

  Широкий рабочий диапазон входного напряжения

  Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения



  Мгновенное быстродействие

  Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок



  Высокая точность стабилизации

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Идеальная синусоидальная форма выходного напряжения

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Схема без трансформатора

  Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)



  Питание нагрузки до 200 мс при пропадании сети

  Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения



  Полная электронная защита

  От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора



  Автоматический перезапуск при восстановлении после аварий

  Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии



  Полное цифровое управление

  На основе высокопроизводительного цифрового сигнального процессора



  Фильтрация помех

  Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне



  Встроенный электронный байпас

  Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора



  Информативный ЖК-дисплей

  Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.



  Корректор коэффициента мощности на входе

  Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть



  Высокая перегрузочная способность

  Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы



  Высокий КПД

  Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату



  Широкие возможности мониторинга

  Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager



  Универсальная установка

  Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку



  Большой срок службы

  За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов



  Инверторный стабилизатор напряжения IS3000RT обеспечит надежную защиту от нестабильного сетевого напряжения нагрузки коммерческого и бытового назначения с суммарной потребляемой мощностью до 2500 Вт, например:

  • компьютерного и серверного оборудования;
  • аудио- и видеоаппаратуры;
  • систем управления тепло- и водоснабжением;
  • систем автоматизации торговли и сферы услуг;
  • систем безопасности и пожаротушения;
  • телекоммуникационного оборудования.

  Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

  IS3000RT работает на основе технологии двойного преобразования напряжения, которая обеспечивает:

  • мгновенное быстродействие при сетевых отклонениях (0 мс);
  • коррекцию входного напряжения с максимальной точностью (±2%) и в широком диапазоне (90-310 В);
  • электропитание нагрузки напряжением с идеальным синусом;
  • бесперебойное питание нагрузки при кратковременном пропадании напряжения (до 200 мс).

  IS3000RT имеет эффективную систему охлаждения, которая представлена двумя малошумными вентиляторами с адаптивной скоростью вращения.

  Установка и подключение

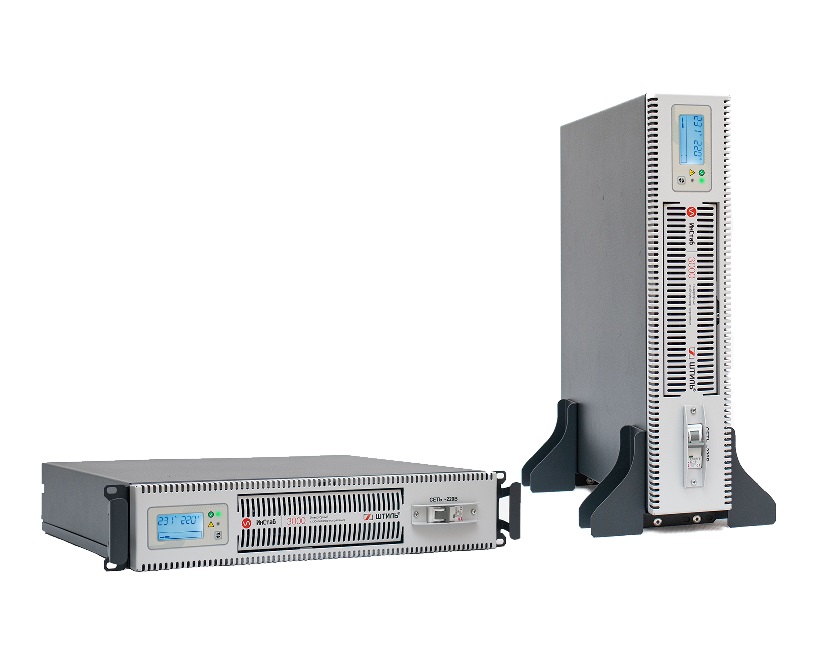

  Универсальный корпус IS3000RT позволяет устанавливать стабилизатор двумя вариантами:

  • вертикально на ровной горизонтальной поверхности с помощью специальных упоров;
  • горизонтально в 19-дюймовые направляющие шкафов или стоек.

  Крепежи для установки обоими способами есть в комплекте поставки.

  Если стойка или шкаф не имеет полок, то для установки стабилизатора потребуется комплект для монтажа, который обеспечит поддержку устройства по всей его глубине.

  Стойку 19-дюймов для установки IS3000RT и другого оборудования стоечного исполнения также можно приобрести в нашем интернет-магазине.

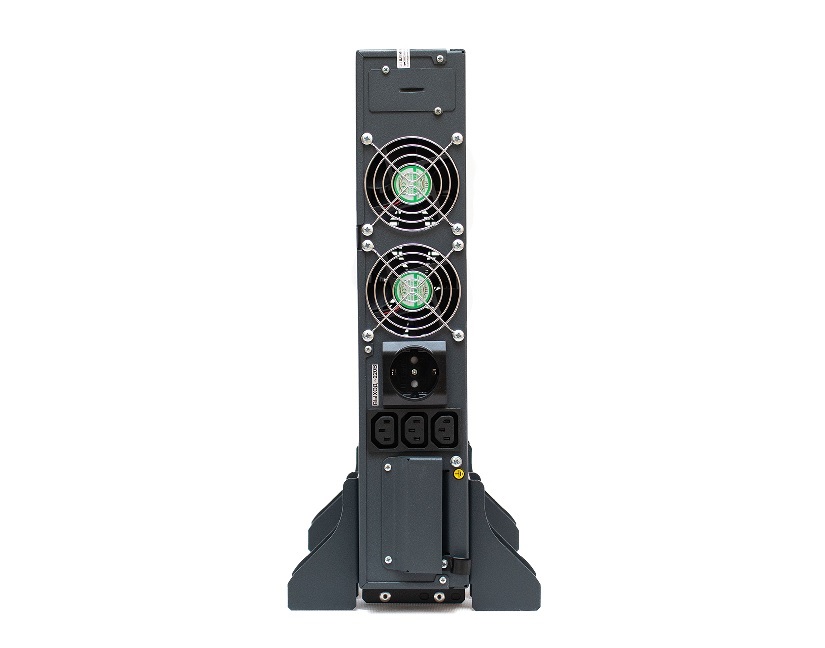

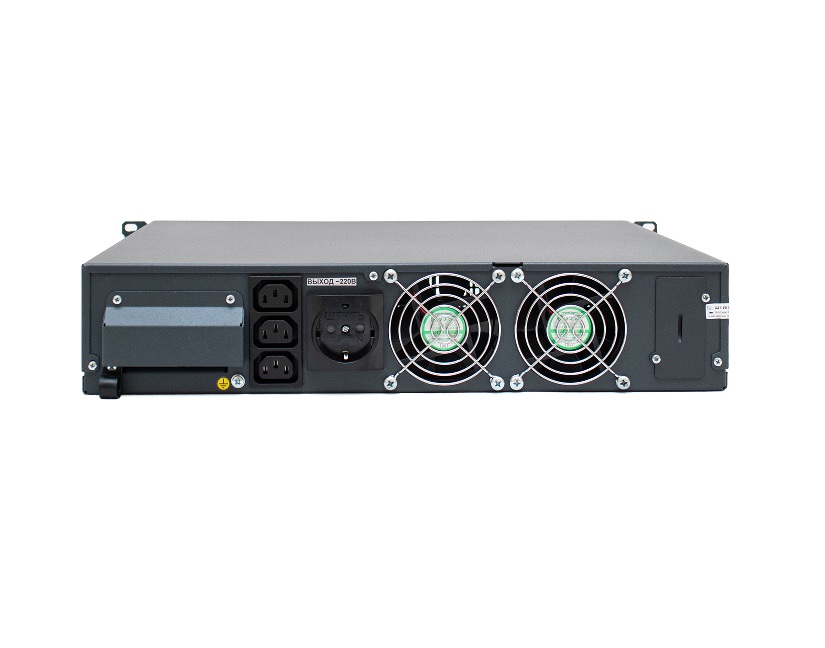

  Стабилизатор подключается к сети через клеммные соединения. Для нагрузки на задней панели устройства предусмотрены следующие разъемы:

  • клеммные колодки;
  • IEC-320-C13 – 3 шт.;
  • евророзетка EURO F-type – 1 шт.

  Панель управления

  Контроль работы устройства выполняется с помощью светодиодных индикаторов и современного ЖК-дисплея с кнопкой управления.

  Наименование индикаторов:

  • «Норма» – светится непрерывно при штатной работе устройства, мигает при переходе на байпас;
  • «Авария» – светится, если возникли перегрузка, перегрев, короткое замыкание, пропадание сетевого напряжения, внутренние неполадки или низкое сопротивление нагрузки.

  ЖК-дисплей отображает следующие параметры:

  • значение входного и выходного напряжения;
  • уровень загрузки стабилизатора и его внутреннюю температуру;
  • потребляемую мощность подключенных приборов;
  • аварийные сообщения в случае перегрузки или перегрева.

  С помощью кнопки управления можно выбрать информацию для просмотра на дисплее и установить значение выходного напряжения (в момент применения этой настройки возможно кратковременное обесточивание выхода стабилизатора).

  Защита

  IS3000RT обладает электронной защитой (с автовосстановлением) от:

  • сетевых аварий (запредельных параметров сетевого напряжения – менее 90 В или более 310 В) и короткого замыкания;
  • длительной перегрузки по выходу и внутреннего перегрева;
  • внутренних сбоев в работе.

  Электронный байпас позволяет автоматически переключать питание нагрузки на сеть при выходе стабилизатора из строя, его перегрузке или перегреве.

  Устройство оснащено фильтрами высоких частот, которые защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) необходим для защиты от импульсных перенапряжений.

  Средства мониторинга

  Стабилизатор IS3000RT имеет разъём для установки карты расширения интерфейсов, что позволяет выполнять локальный/удаленный мониторинг состояния прибора через web-интерфейс или ПО Shtyl Device Manager.

  В зависимости от модели карты имеют следующие интерфейсы:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: SNMP/Web /Modbus TCP).

  Карты мониторинга не входят в комплект поставки устройства, их заказ осуществляется дополнительно.



  Общие

  Число фаз	1 в 1
  Способ установки	напольный/в стойку
  Страна производитель	Россия
  Активная мощность, кВт	2,5
  Принцип стабилизации	инверторный (с двойным преобразованием)
  Полная мощность, кВА	3

  Входные характеристики

  Плавный пуск	да
  Потребляемая мощность в режиме холостого хода, Вт	40
  Максимальный входной ток, А	17
  Входной коэффициент мощности	0,99
  Допустимый диапазон входной частоты, Гц	43-57
  Номинальная входная частота, Гц	50
  Допустимый диапазон входного напряжения для работы автоматического байпаса, В	187-245
  Верхний порог подключения нагрузки, В	290
  Верхний порог отключения нагрузки, В	310
  Нижний порог подключения нагрузки, В	110
  Нижний порог отключения нагрузки, В	90
  Предельный диапазон входного напряжения, В	90-310
  Рабочий диапазон входного напряжения, В	165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
  Номинальное входное напряжение, В	220/230
  Совместимость с генератором	да
  Тип входной сети	однофазная трехпроводная (L, N, PE)

  Выходные характеристики

  Тип выходного напряжения	однофазное
  Быстродействие, мс	0
  КПД, %	до 97
  Перегрузочная способность	<105% - непрерывная работа, 105-150% - не менее 5 с
  Крест-фактор	3:1
  Коэффициент нелинейных искажений выходного напряжения, %	<1,5% при линейной нагрузке, <3% при нелинейной нагрузке
  Максимальный выходной ток, А	14
  Время автономной работы при отключении питания	не более 200 мс
  Номинальная выходная частота, Гц	50 (отклонение частоты выходного напряжения определяется частотой сети)
  Точность стабилизации, %	±2
  Диапазон настройки выходного напряжения, В	220-230 с шагом 1
  Номинальное выходное напряжение, В	220
  Форма выходного напряжения	чистая синусоида

  Защита

  Электронный автоматический байпас	да, в диапазоне 187-245 В
  Перегрузка по выходу	электронная защита c автовосстановлением
  Короткое замыкание	электронная защита c автовосстановлением
  Перегрев	электронная защита c автовосстановлением
  Защита от импульсных перенапряжений	варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
  Защита сети от высокочастотных помех	100 кГц - 30 МГц
  Защита от аварии сети	электронная защита c автовосстановлением
  Защита от аварии стабилизатора	электронная аварийная защита
  Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц

  Панель управления и интерфейсы

  «Сухие» контакты	3 шт. (опция)
  Функциональные клавиши	кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения
  ЖК-дисплей	входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура
  Светодиодная индикация	«Норма», «Авария»
  USB	опция (требуется установка карты мониторинга)
  Ethernet	опция (требуется установка карты мониторинга)
  RS-485	опция (требуется установка карты мониторинга)

  Подключение

  Входная сеть	клеммное подключение (L, N, PE, винт М4)
  Нагрузка (выходные разъёмы)	IEC-320-C13 (3 шт.), EURO F-type (1 шт.), клеммы (L, N, винт М4)

  Надежность и эксплуатационные характеристики

  Установка	в помещении
  Диапазон рабочей температуры, °С	от +5 до +40
  Диапазон температуры хранения, °С	от -40 до +40
  Тип охлаждения	принудительное (вентиляторное)
  Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА	<36 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов)
  Относительная влажность, %	от 0 до 80 (без конденсата)
  Рабочая высота, м	до 3000 м над уровнем моря
  Степень защиты от пыли и влаги	IP20
  Срок службы, лет	не менее 10
  Гарантийный срок, мес	24

  Механические характеристики

  Габаритные размеры ВхШхГ (без упаковки), мм	452х207х393 (напольная установка) 88х484х393 (стоечная установка)
  Габаритные размеры ВхШхГ (в упаковке), мм	460х450х100
  Высота установки в стойку, U	2
  Масса, кг	8
  Цвет корпуса	серый
