Стабилизатор напряжения Штиль ИнСтаб IS3306RT (380В вход 380выход / 5,4 кВт)

Описание

• Активная мощность, кВт
  5,4
• Принцип стабилизации
  инверторный (с двойным преобразованием)
• Способ установки
  напольный/в стойку
• Число фаз
  3 в 3
• Режимы работы
  стабилизация, байпас, ECO
• Предельный диапазон входного напряжения, В
  90-310/155-537
• Диапазон настройки выходного фазного напряжения, В
  220-240 с шагом 5
• Точность стабилизации, %
  ±2
• Быстродействие, мс
  0
• Форма выходного напряжения
  чистая синусоида
• Электронный автоматический байпас
  да
• Степень защиты от пыли и влаги
  IP20
• Габаритные размеры ВхШхГ (в упаковке), мм
  640х490х180
• Масса, кг
  17
• Гарантийный срок, мес
  24

  Инверторный стабилизатор напряжения IS3306RT предназначен для защиты от скачков напряжения в сетях 380 В бытовых и специализированных трехфазных и однофазных приборов с суммарной потребляемой мощностью до 6 кВА/5,4 кВт, например:

  • электроники отопительного оборудования и других инженерных систем;
  • it-оборудования;
  • систем безопасности;
  • телекоммуникационной техники;
  • промышленного оборудования.

  Стабилизатор разработан и произведён в России. Устройство отлично адаптировано под специфику российских электросетей. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

  IS3306RT – стабилизатор нового поколения с прогрессивной технологией двойного преобразования переменного тока, которая обеспечивает ряд технических преимуществ прибора по сравнению с другими типами стабилизаторов, в частичности:

  • моментальное срабатывание (0 мс);
  • коррекцию входного напряжения в широком диапазоне (155-537 В) и с высокой точностью (±2%);
  • идеальную синусоидальную форму выходного напряжения;
  • бесперебойное питание нагрузки в случае кратковременного пропадания электричества (до 200 мс).

  Панель управления

  IS3306RT удобно контролируется и управляется с помощью современного ЖК-дисплея с кнопками управления и четырех светодиодных индикаторов: «Авария», «Сеть», «Байпас» и «Выход».

  На ЖК-дисплее представлена следующая информация:

  • значение входного и выходного напряжения по каждой фазе;
  • частота входной сети;
  • процент загрузки стабилизатора;
  • активная и полная мощность подключенных электроприборов;
  • режим работы;
  • произошедшие аварии с указанием их причин.

  С помощью кнопок управления можно выбрать отображаемую на дисплее информацию и настроить:

  • выходное фазное напряжение (в диапазоне 220-240 В с шагом 5 В);
  • режим работы («Стабилизация», «ЭКО» или «Байпас»);
  • режим электронного байпаса («Авто», «Включить обвод», «Не использовать»);
  • режим запуска («Автостарт» или «По кнопке»);
  • границы допустимого диапазона напряжения в режиме «ЭКО» и для электронного байпаса и другие параметры.

  Установка и подключение

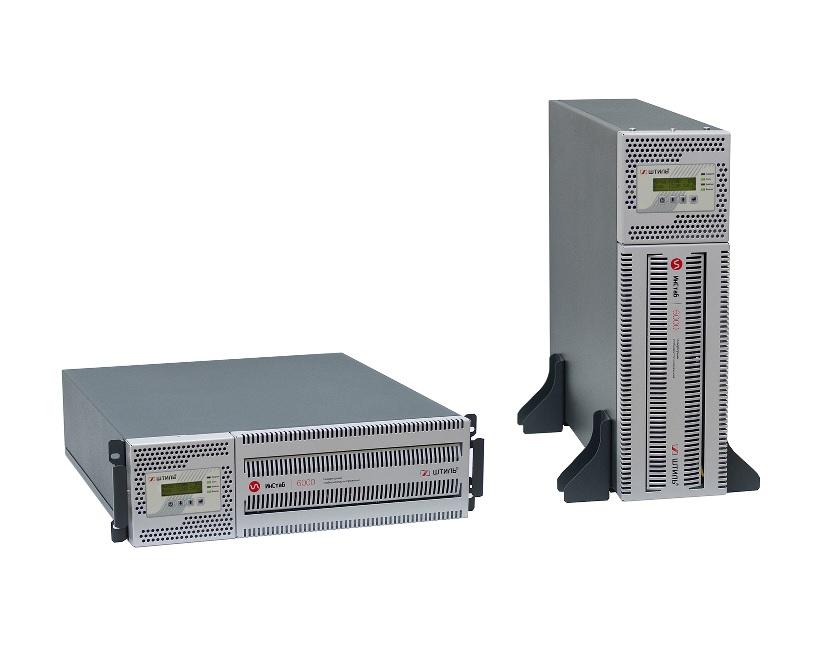

  Стабилизатор IS3306RT может быть установлен двумя вариантами:

  • вертикально на ровной горизонтальной поверхности (на специальные упоры);
  • горизонтально в 19-дюймовые направляющие шкафов или стоек.

  Детали для крепежа обоими способами входят в комплект поставки устройства.

  В случае стоечной установки рекомендуем дополнить заказ специальным комплектом для монтажа, который служит для горизонтальной поддержки и более удобного крепления стабилизатора.

  Панель управления прибора также легко поворачивается на 90° при смене положения стабилизатора (вертикальное/горизонтальное).

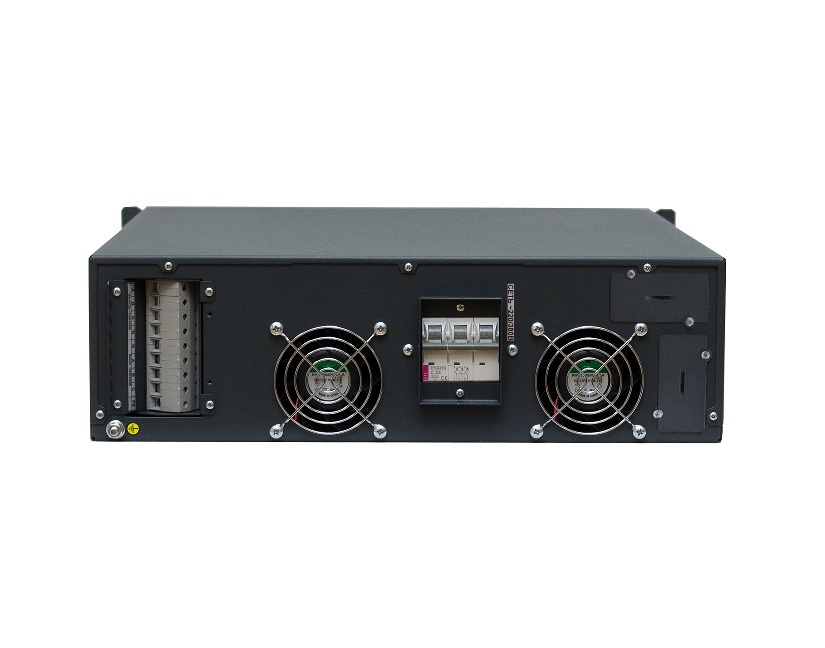

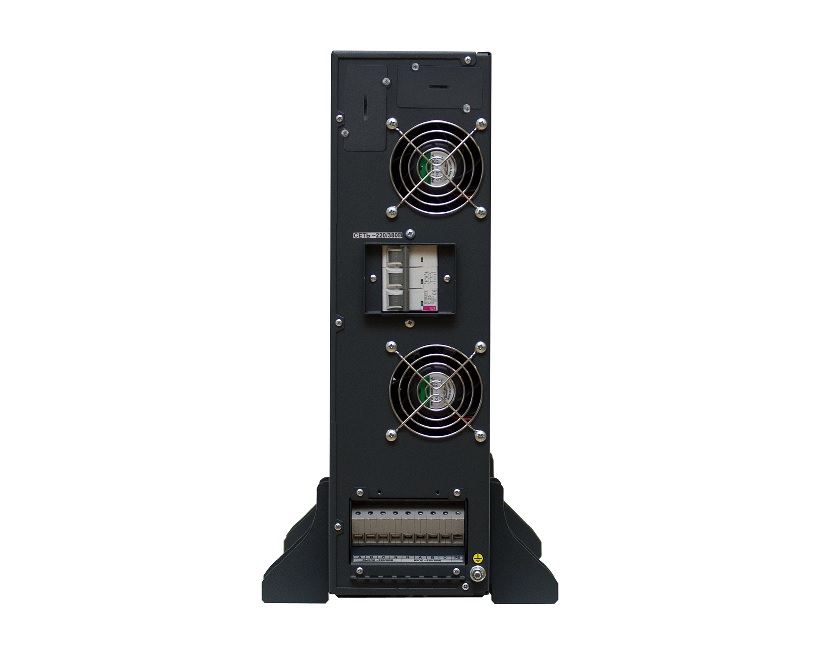

  На задней панели устройства предусмотрены клеммные разъемы для подключения нагрузки и сетевого питания.

  Система охлаждения

  Стабилизатор охлаждается двумя малошумными вентиляторами с интеллектуальным принципом работы. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА.

  Защита

  IS3306RT оснащен надежной системой электронной защиты (с автовосстановлением работы) от КЗ, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

  В стабилизаторе установлен варистор и фильтры высоких частот для защиты сети от помех в диапазоне 150 кГц-30 МГц, а нагрузки – от помех между фазой и нейтралью частотой до 2,5 кГц.

  Модель имеет электронный байпас (по умолчанию для него выбран режим «Авто»), который переключает питания нагрузки на сеть при перегрузке и перегреве прибора или выходе его из строя. Режим работы байпаса можно изменить:

  • отключить его автоматическую работу, выбрав «Не использовать»;
  • включить байпас для постоянной работы, выбрав «Включить обвод».

  Средства мониторинга

  В IS3306RT предусмотрена установка карт расширения, позволяющих организовать локальный/дистанционный мониторинг работы стабилизатора. Карты могут иметь следующие интерфейсы:

  • RS-232 и RS-485;
  • mini-USB и USB;
  • «сухие» контакты;
  • Ethernet.

  Мониторинг работы стабилизатора с установленными картами расширения осуществляется в web-интерфейсе или специальной программе «Shtyl Device Manager» (SDM).

  Карты не входят в стандартную комплектацию и заказываются дополнительно



  Широкий рабочий диапазон входного напряжения

  Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения



  Мгновенное быстродействие

  Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок



  Высокая точность стабилизации

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Идеальная синусоидальная форма выходного напряжения

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Схема без трансформатора

  Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)



  Питание нагрузки до 200 мс при пропадании сети

  Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения



  Полная электронная защита

  От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора



  Автоматический перезапуск при восстановлении после аварий

  Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии



  Полное цифровое управление

  На основе высокопроизводительного цифрового сигнального процессора



  Фильтрация помех

  Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне



  Встроенный электронный байпас

  Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора



  Совместимость с генераторами

  Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков



  Корректор коэффициента мощности на входе

  Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть



  Высокая перегрузочная способность

  Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы



  Высокий КПД

  Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату



  Наличие режима ECO

  Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети



  Широкие возможности мониторинга

  Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager



  Малый вес и компактные размеры

  Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении



  Универсальная установка

  Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку



  Большой срок службы

  За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов

  Общие

  Число фаз	3 в 3
  Способ установки	напольный/в стойку
  Страна производитель	Россия
  Режимы работы	стабилизация, байпас, ECO
  Активная мощность, кВт	5,4
  Принцип стабилизации	инверторный (с двойным преобразованием)
  Полная мощность, кВА	6

  Входные характеристики

  Максимальный входной ток одной фазы, А	11,4
  Верхний порог фазного/линейного входного напряжения подключения нагрузки, В	290/502
  Верхний порог фазного/линейного входного напряжения отключения нагрузки, В	310/537
  Нижний порог фазного/линейного входного напряжения подключения нагрузки, В	110/190
  Нижний порог фазного/линейного входного напряжения отключения нагрузки, В	90/155
  Рабочий диапазон фазного/линейного входного напряжения, В	165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60%
  Номинальное фазное/линейное входное напряжение, В	220/380 (230/400)
  Плавный пуск	да
  Потребляемая мощность в режиме холостого хода, Вт	75
  Входной коэффициент мощности	0,99
  Допустимый диапазон входной частоты, Гц	43-57
  Номинальная входная частота, Гц	50
  Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-5, -10, -15, -20, -25 (значение по умолчанию: -20)
  Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+5, +10, +15, +20, +25 (значение по умолчанию: +15)
  Предельный диапазон входного напряжения, В	90-310/155-537
  Совместимость с генератором	да
  Тип входной сети	трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

  Выходные характеристики

  Тип выходного напряжения	трехфазное
  Максимальный выходной ток одной фазы, А	9,1
  Быстродействие, мс	0
  КПД при работе через байпас или в режиме ECO, %	до 99
  КПД в режиме работы от электросети, %	до 97
  Перегрузочная способность	<105% - непрерывная работа, 105-150% - не менее 5 с
  Время запуска (восстановления после аварии сети), с	до 20
  Крест-фактор	3:1
  Коэффициент нелинейных искажений выходного напряжения, %	<1,5% при линейной нагрузке, <3% при нелинейной нагрузке
  Время автономной работы при отключении питания	не более 200 мс
  Номинальная выходная частота, Гц	50 (отклонение частоты выходного напряжения определяется частотой сети)
  Точность стабилизации, %	±2
  Форма выходного напряжения	чистая синусоида
  Диапазон настройки выходного фазного напряжения, В	220-240 с шагом 5

  Защита

  Электронный автоматический байпас	да
  Перегрузка по выходу	электронная защита c автовосстановлением
  Короткое замыкание	электронная защита c автовосстановлением
  Перегрев	электронная защита c автовосстановлением
  Защита от импульсных перенапряжений	варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
  Защита сети от высокочастотных помех	150 кГц - 30 МГц
  Защита от аварии сети	электронная защита c автовосстановлением
  Защита от аварии стабилизатора	электронная аварийная защита
  Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц

  Панель управления и интерфейсы

  «Сухие» контакты	3 шт. или 8 шт. (опция)
  Функциональные клавиши	«Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл»)
  ЖК-дисплей	входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура
  Светодиодная индикация	«Авария», «Сеть», «Байпас», «Выход»
  USB	опция (требуется установка карты мониторинга)
  Ethernet	опция (требуется установка карты мониторинга)
  RS-485	опция (требуется установка карты мониторинга)

  Подключение

  Входная сеть	клеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 10 мм2 )
  Нагрузка (выходные разъёмы)	клеммное подключение (L1, L2, L3, N – зажимной клеммник, сечение до 10 мм2 )

  Надежность и эксплуатационные характеристики

  Установка	в помещении
  Диапазон рабочей температуры, °С	от +5 до +40
  Диапазон температуры хранения, °С	от -40 до +40
  Тип охлаждения	принудительное (вентиляторное)
  Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА	<40 (при минимальной скорости вращения вентиляторов), <61 (при максимальной скорости вращения вентиляторов)
  Относительная влажность, %	от 0 до 80 (без конденсата)
  Рабочая высота, м	до 3000 м над уровнем моря
  Степень защиты от пыли и влаги	IP20
  Срок службы, лет	не менее 10
  Гарантийный срок, мес	24

  Механические характеристики

  Габаритные размеры ВхШхГ (без упаковки), мм	459x250x530 (напольная установка) 130x484x530 (стоечная установка)
  Габаритные размеры ВхШхГ (в упаковке), мм	640х490х180
  Высота установки в стойку, U	3
  Масса, кг	17
  Цвет корпуса	серый
