Стабилизатор напряжения Штиль ИнСтаб IS3315RT (380В вход 380выход / высота 5 юнитов / 13,5 кВт)

Описание

• Активная мощность, кВт
  13,5
• Принцип стабилизации
  инверторный (с двойным преобразованием)
• Способ установки
  напольный/в стойку
• Число фаз
  3 в 3
• Режимы работы
  стабилизация, байпас, ECO
• Предельный диапазон входного напряжения, В
  90-310/155-537
• Диапазон настройки выходного фазного напряжения, В
  220-240 с шагом 5
• Точность стабилизации, %
  ±2
• Быстродействие, мс
  0
• Форма выходного напряжения
  чистая синусоида
• Электронный автоматический байпас
  да
• Степень защиты от пыли и влаги
  IP20
• Габаритные размеры ВхШхГ (в упаковке), мм
  560х540х260
• Масса, кг
  35
• Гарантийный срок, мес
  24


  Инверторный стабилизатор напряжения IS3315RT обеспечит качественное электропитание в сетях 380 В трехфазной и однофазной техники с суммарной потребляемой мощностью 15 кВА/13,5 кВт, например:

  • it-оборудования и телекоммуникационной техники
  • систем безопасности и видеонаблюдения;
  • аудио- и видеоаппаратуры;
  • инженерных систем дома, офиса и производства;
  • ответственного бытового оборудования.

  Стабилизатор разработан в России и отлично адаптирован под специфику работы российских электросетей. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

  IS3315RT является стабилизатором нового поколения, его работа основывается на технологии двойного преобразования электроэнергии, обеспечивающей:

  • мгновенную реакцию на колебания и скачки сетевого напряжения;
  • широкий диапазон стабилизации напряжения (155-537 В);
  • высокую точность стабилизации (±2%);
  • идеальную синусоидальную форму выходного напряжения;
  • бесперебойное питание нагрузки при кратковременном пропадании напряжения (до 200 мс).

  Панель управления

  Контроль работы стабилизатора осуществляются с помощью современного ЖК-дисплея с кнопками управления и четырьмя светодиодными индикаторами («Авария», «Сеть», «Байпас», «Выход»), расположенными на передней панели корпуса.

  На ЖК-дисплее представлена следующая информация:

  • значение входного и выходного напряжения по каждой фазе;
  • частота входной сети;
  • процент загрузки стабилизатора;
  • активная и полная мощность подключенных электроприборов;
  • режим работы прибора;
  • произошедшие аварии с указанием их причин.

  Кнопки управления позволяют выбрать необходимую для отображения на дисплее информацию и настроить:

  • выходное напряжение стабилизатора (в диапазоне 220-240 В с шагом 5 В);
  • режим работы («Стабилизация», «ЭКО» или «Байпас»);
  • режим электронного байпаса («Авто», «Включить обвод», «Не использовать»);
  • режим включения («Автостарт» или «По кнопке»);
  • границы допустимого диапазона напряжения в режиме «ЭКО» и для электронного байпаса, а также другие параметры.

  Установка и подключение

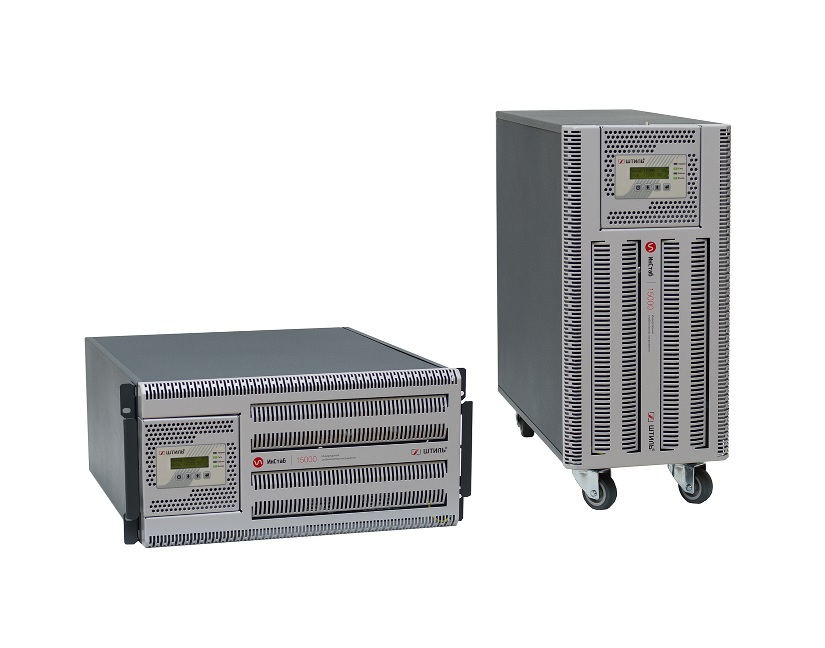

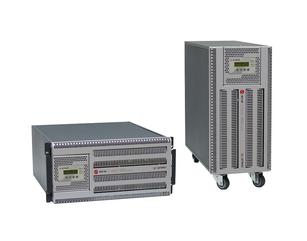

  Благодаря универсальному конструктиву, IS3315RT поддерживает два способа установки:

  • вертикально на ровной горизонтальной поверхности;
  • горизонтально в 19-дюймовые направляющие шкафов и стоек.

  Крепежи для установки обоими вариантами входят в комплект поставки устройства.

  При размещении в стойке рекомендуем дополнительно заказать комплект для монтажа, который обеспечит горизонтальную поддержку прибора по всей глубине.

  Панель управления также легко поворачивается на 90° при изменении положения стабилизатора (вертикальное/горизонтальное).

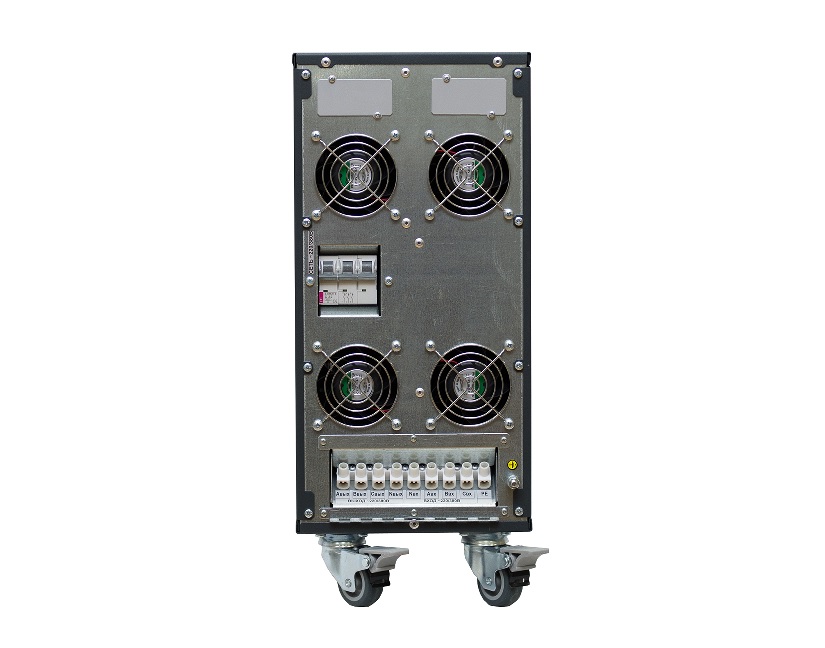

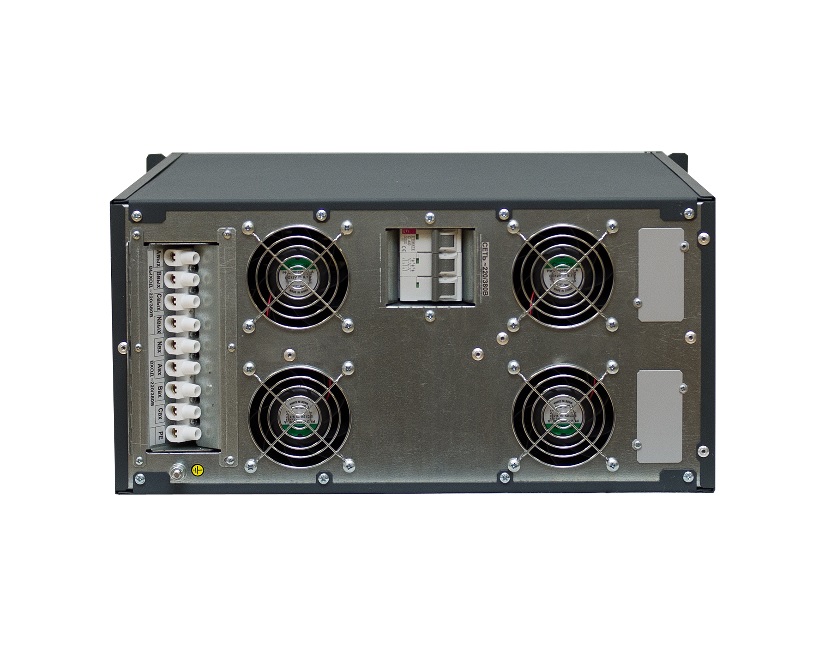

  Для подключения нагрузки и электропитания предусмотрены клеммные колодки.

  Система охлаждения

  Охлаждение прибора выполняется четырьмя малошумными вентиляторами c адаптивной скоростью работы. Уровень их шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА.

  Защита

  Модель обладает современной электронной защитой (с автовосстановлением работы) от короткого замыкания, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

  В качестве защиты от импульсных перенапряжений в стабилизаторе установлен варистор. Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц.

  Устройство также оснащено электронным байпасом, который по умолчанию работает в автоматическом режиме – питание нагрузки принудительно переходит на сеть при перегрузке, перегреве или выходе из строя прибора. Режим работы байпаса можно изменить:

  • отключить его автоматическую работу, выбрав «Не использовать»;
  • включить байпас для постоянной работы, выбрав «Включить обвод».

  Средства мониторинга

  В IS3315RT возможна организация локального/дистанционного мониторинга. Для этого в устройство необходимо установить карты мониторинга, которые могут содержать следующие интерфейсы:

  • RS-232 и RS-485;
  • mini-USB и USB;
  • «сухие» контакты;
  • Ethernet.

  Мониторинг работы устройства с установленными картами может проводиться в web-интерфейсе или специальной программе «Shtyl Device Manager» (SDM).

  Карты не входят в стандартную комплектацию, их заказ осуществляется дополнительно.



  Широкий рабочий диапазон входного напряжения

  Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения



  Мгновенное быстродействие

  Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок



  Высокая точность стабилизации

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Идеальная синусоидальная форма выходного напряжения

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Схема без трансформатора

  Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)



  Питание нагрузки до 200 мс при пропадании сети

  Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения



  Полная электронная защита

  От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора



  Автоматический перезапуск при восстановлении после аварий

  Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии



  Полное цифровое управление

  На основе высокопроизводительного цифрового сигнального процессора



  Фильтрация помех

  Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне



  Встроенный электронный байпас

  Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора



  Совместимость с генераторами

  Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков



  Корректор коэффициента мощности на входе

  Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть



  Высокая перегрузочная способность

  Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы



  Высокий КПД

  Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату



  Наличие режима ECO

  Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети



  Широкие возможности мониторинга

  Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager



  Малый вес и компактные размеры

  Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении



  Универсальная установка

  Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку



  Большой срок службы

  За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов

  Общие

  Число фаз	3 в 3
  Способ установки	напольный/в стойку
  Страна производитель	Россия
  Режимы работы	стабилизация, байпас, ECO
  Активная мощность, кВт	13,5
  Принцип стабилизации	инверторный (с двойным преобразованием)
  Полная мощность, кВА	15

  Входные характеристики

  Максимальный входной ток одной фазы, А	29
  Верхний порог фазного/линейного входного напряжения подключения нагрузки, В	290/502
  Верхний порог фазного/линейного входного напряжения отключения нагрузки, В	310/537
  Нижний порог фазного/линейного входного напряжения подключения нагрузки, В	110/190
  Нижний порог фазного/линейного входного напряжения отключения нагрузки, В	90/155
  Рабочий диапазон фазного/линейного входного напряжения, В	165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60%
  Номинальное фазное/линейное входное напряжение, В	220/380 (230/400)
  Плавный пуск	да
  Потребляемая мощность в режиме холостого хода, Вт	100
  Входной коэффициент мощности	0,99
  Допустимый диапазон входной частоты, Гц	43-57
  Номинальная входная частота, Гц	50
  Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-5, -10, -15, -20, -25 (значение по умолчанию: -20)
  Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+5, +10, +15, +20, +25 (значение по умолчанию: +15)
  Предельный диапазон входного напряжения, В	90-310/155-537
  Совместимость с генератором	да
  Тип входной сети	трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

  Выходные характеристики

  Тип выходного напряжения	трехфазное
  Максимальный выходной ток одной фазы, А	23
  Быстродействие, мс	0
  КПД при работе через байпас или в режиме ECO, %	до 99
  КПД в режиме работы от электросети, %	до 97
  Перегрузочная способность	<105% - непрерывная работа, 105-150% - не менее 5 с
  Время запуска (восстановления после аварии сети), с	до 20
  Крест-фактор	3:1
  Коэффициент нелинейных искажений выходного напряжения, %	<1,5% при линейной нагрузке, <3% при нелинейной нагрузке
  Время автономной работы при отключении питания	не более 200 мс
  Номинальная выходная частота, Гц	50 (отклонение частоты выходного напряжения определяется частотой сети)
  Точность стабилизации, %	±2
  Форма выходного напряжения	чистая синусоида
  Диапазон настройки выходного фазного напряжения, В	220-240 с шагом 5

  Защита

  Электронный автоматический байпас	да
  Перегрузка по выходу	электронная защита c автовосстановлением
  Короткое замыкание	электронная защита c автовосстановлением
  Перегрев	электронная защита c автовосстановлением
  Защита от импульсных перенапряжений	варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
  Защита сети от высокочастотных помех	150 кГц - 30 МГц
  Защита от аварии сети	электронная защита c автовосстановлением
  Защита от аварии стабилизатора	электронная аварийная защита
  Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц

  Панель управления и интерфейсы

  «Сухие» контакты	3 шт. или 8 шт. (опция)
  Функциональные клавиши	«Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл»)
  ЖК-дисплей	входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура
  Светодиодная индикация	«Авария», «Сеть», «Байпас», «Выход»
  USB	опция (требуется установка карты мониторинга)
  Ethernet	опция (требуется установка карты мониторинга)
  RS-485	опция (требуется установка карты мониторинга)

  Подключение

  Входная сеть	клеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 25 мм2 )
  Нагрузка (выходные разъёмы)	клеммное подключение (L1, L2, L3, N – зажимной клеммник, сечение до 25 мм2 )

  Надежность и эксплуатационные характеристики

  Установка	в помещении
  Диапазон рабочей температуры, °С	от +5 до +40
  Диапазон температуры хранения, °С	от -40 до +40
  Тип охлаждения	принудительное (вентиляторное)
  Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА	<42 (при минимальной скорости вращения вентиляторов), <64 (при максимальной скорости вращения вентиляторов)
  Относительная влажность, %	от 0 до 80 (без конденсата)
  Рабочая высота, м	до 3000 м над уровнем моря
  Степень защиты от пыли и влаги	IP20
  Срок службы, лет	не менее 10
  Гарантийный срок, мес	24

  Механические характеристики

  Габаритные размеры ВхШхГ (без упаковки), мм	515x220x560 (напольная установка) 220x484x533 (стоечная установка)
  Габаритные размеры ВхШхГ (в упаковке), мм	560х540х260
  Высота установки в стойку, U	5
  Масса, кг	35
  Цвет корпуса	серый
