Стабилизатор напряжения Штиль ИнСтаб IS8000RT (ПОД ЗАКАЗ.высота 3 юнита)

Описание

• Активная мощность, кВт
  7,2
• Принцип стабилизации
  инверторный (с двойным преобразованием)
• Способ установки
  напольный/в стойку
• Число фаз
  1 в 1
• Режимы работы
  стабилизация, ручной байпас
• Предельный диапазон входного напряжения, В
  90-310
• Номинальное выходное напряжение, В
  220
• Диапазон настройки выходного напряжения, В
  220-230 с шагом 1
• Точность стабилизации, %
  ±2
• Быстродействие, мс
  0
• Форма выходного напряжения
  чистая синусоида
• Максимальный выходной ток, А
  36
• Электронный автоматический байпас
  да, в диапазоне 187-245 В
• Ручной байпас
  да
• Степень защиты от пыли и влаги
  IP20
• Габаритные размеры ВхШхГ (в упаковке), мм
  500х490х180
• Масса, кг
  13
• Гарантийный срок, мес
  24

•

  Широкий рабочий диапазон входного напряжения

  Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения



  Мгновенное быстродействие

  Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок



  Высокая точность стабилизации

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Идеальная синусоидальная форма выходного напряжения

  Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования



  Схема без трансформатора

  Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)



  Питание нагрузки до 200 мс при пропадании сети

  Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения



  Полная электронная защита

  От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора



  Автоматический перезапуск при восстановлении после аварий

  Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии



  Полное цифровое управление

  На основе высокопроизводительного цифрового сигнального процессора



  Фильтрация помех

  Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне



  Встроенный электронный байпас

  Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора



  Информативный ЖК-дисплей

  Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.



  Корректор коэффициента мощности на входе

  Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть



  Высокая перегрузочная способность

  Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы



  Высокий КПД

  Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату



  Широкие возможности мониторинга

  Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

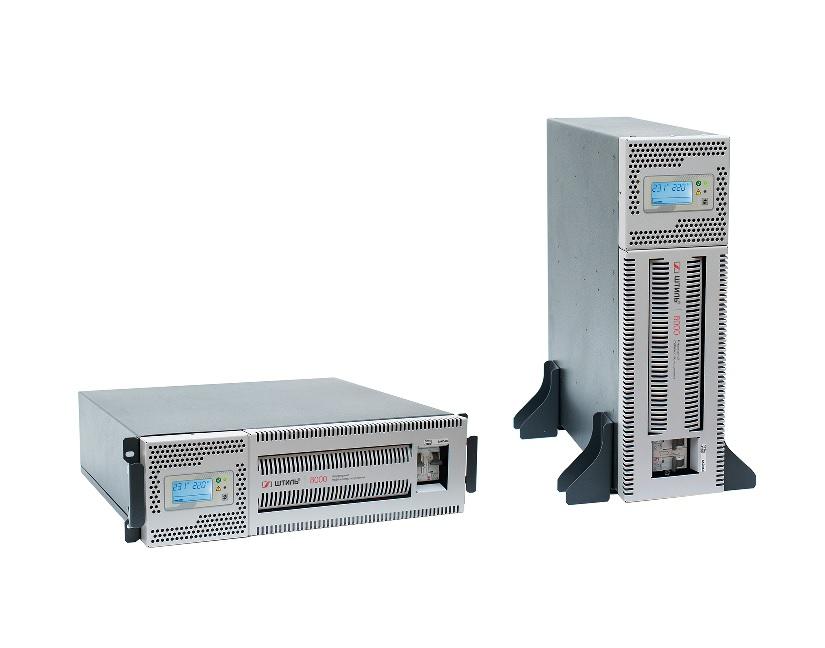

  Универсальная установка

  Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку



  Большой срок службы

  За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов



  Однофазный инверторный стабилизатор напряжения IS8000RT предназначен для обеспечения надежной защиты от нестабильного напряжения ответственной нагрузки с потребляемой мощностью до 8 кВА/7,2 кВт, например:

  • телекоммуникационной техники;
  • торгового и производственного оборудования;
  • it-оборудования, серверов и систем хранения данных;
  • систем пожарной безопасности и видеонаблюдения;
  • систем вентиляции и кондиционирования.

  Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

  IS8000RT – это стабилизатор напряжения нового поколения с улучшенными техническими характеристиками. За счет применения технологии двойного преобразования электроэнергии он обеспечивает:

  • мгновенную реакцию на отклонения параметров сети (0 мс);
  • непрерывную и бесступенчатую коррекцию напряжения в расширенном диапазоне (90-310 В) и c высокой точностью (± 2%);
  • выходное напряжение с формой идеального синуса;
  • бесперебойное электроснабжение техники при кратковременных пропаданиях электричества (до 200 мс).

  Установка и подключение

  IS8000RT устанавливается двумя способами в зависимости от вида подключаемой нагрузки (все детали для крепления входят в комплект поставки устройства):

  • вертикально на ровной горизонтальной поверхности с помощью упоров;
  • горизонтально в 19-дюймовые направляющие стоек или шкафов.

  При размещении прибора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку», который обеспечит горизонтальную поддержку устройства и cделает его установку более удобной. Также в нашем-интернет магазине можно приобрести 19-дюймовые стойки.

  Стабилизатор IS8000RT обладает поворотной панелью управления: при смене положения стабилизатора (c вертикального на горизонтальное и наоборот) панель также можно поворачивать для более удобного использования.

  Для подключения сети и нагрузки в стабилизаторе предусмотрены клеммные колодки.

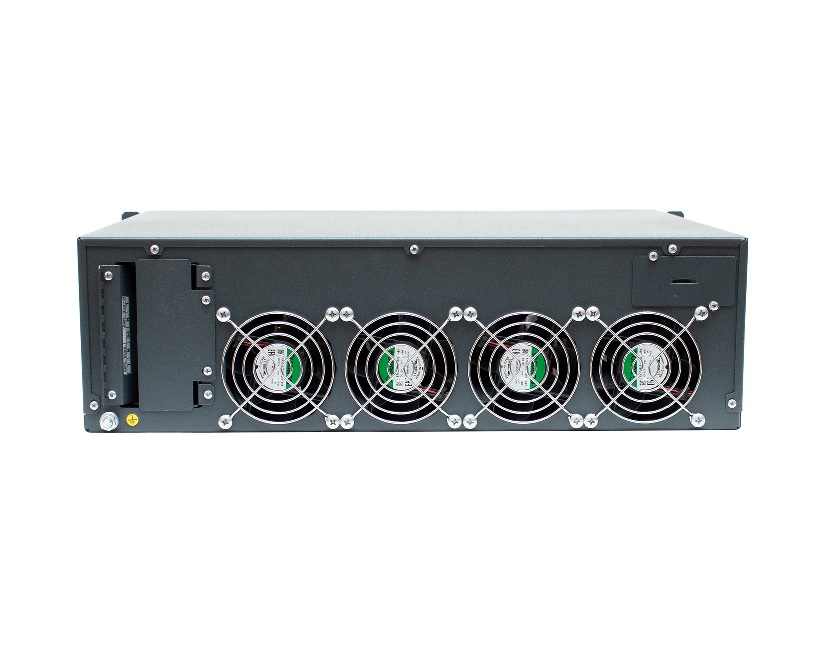

  Система охлаждения

  Прибор охлаждается четырьмя малошумными вентиляторами, которые имеют адаптивную к нагрузке скорость вращения.

  Панель управления

  Для удобства эксплуатации на передней панели предусмотрены информативный ЖК-дисплей с кнопкой управления и сигнальные светодиоды:

  • «Норма» – непрерывно светится при работе стабилизатора в штатном режиме, мигает при переходе на электронный или ручной байпас;
  • «Авария» – светится красным при возникновении аварийных ситуаций: перегрева, перегрузки, короткого замыкания, внутренней неполадки, низкого сопротивления нагрузки или отключения электричества в сети.

  На ЖК-дисплее отображаются значения следующих параметров:

  • напряжения на входе и выходе;
  • уровня загрузки прибора и его внутренней температуры;
  • мощности, потребляемой нагрузкой.

  Также на экране появляются аварийные сообщения о перегрузке/перегреве.

  С помощью кнопки управления можно:

  • выбрать необходимую информацию для показа на дисплее;
  • установить значение выходного напряжения (настройка выполняется после переключения на цепь ручного байпаса).

  Защита

  IS8000RT обладает электронной защитой с автоматическим восстановлением работы стабилизатора после устранения причины аварии. Защита срабатывает при:

  • аварии сети – чрезмерно пониженном или повышенном входном напряжении (менее 90 В или более 310 В);
  • внутреннем перегреве, перегрузке и коротком замыкании;
  • внутренних сбоях в работе устройства.

  Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

  Прибор имеет электронный и ручной байпасы:

  • электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или его перегрузке;
  • ручной байпас активируется пользователем вручную.

  Средства мониторинга

  На задней панели IS8000RT размещен слот, куда можно установить карту расширения интерфейсов для выполнения локального/дистанционного мониторинга работы стабилизатора. В ассортименте представлено несколько карт, которые имеют следующие интерфейсы:

  • RS-232;
  • USB или mini-USB;
  • «сухие» контакты;
  • Ethernet (протоколы: SNMP/Web /Modbus TCP).

  С установленной картой мониторинга отслеживать работу прибора можно через web-интерфейс или программу «Shtyl Device Manager».

  Карта не входит в базовую комплектацию устройства и заказывается отдельно.

  Общие

  Число фаз	1 в 1
  Способ установки	напольный/в стойку
  Страна производитель	Россия
  Режимы работы	стабилизация, ручной байпас
  Активная мощность, кВт	7,2
  Принцип стабилизации	инверторный (с двойным преобразованием)
  Полная мощность, кВА	8

  Входные характеристики

  Плавный пуск	да
  Потребляемая мощность в режиме холостого хода, Вт	65
  Максимальный входной ток, А	47
  Входной коэффициент мощности	0,99
  Допустимый диапазон входной частоты, Гц	43-57
  Номинальная входная частота, Гц	50
  Допустимый диапазон входного напряжения для работы автоматического байпаса, В	187-245
  Верхний порог подключения нагрузки, В	290
  Верхний порог отключения нагрузки, В	310
  Нижний порог подключения нагрузки, В	110
  Нижний порог отключения нагрузки, В	90
  Предельный диапазон входного напряжения, В	90-310
  Рабочий диапазон входного напряжения, В	165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
  Номинальное входное напряжение, В	220/230
  Совместимость с генератором	да
  Тип входной сети	однофазная трехпроводная (L, N, PE)

  Выходные характеристики

  Тип выходного напряжения	однофазное
  Быстродействие, мс	0
  КПД, %	до 97
  Перегрузочная способность	<105% - непрерывная работа, 105-150% - не менее 5 с
  Крест-фактор	3:1
  Коэффициент нелинейных искажений выходного напряжения, %	<1,5% при линейной нагрузке, <3% при нелинейной нагрузке
  Максимальный выходной ток, А	36
  Время автономной работы при отключении питания	не более 200 мс
  Номинальная выходная частота, Гц	50 (отклонение частоты выходного напряжения определяется частотой сети)
  Точность стабилизации, %	±2
  Диапазон настройки выходного напряжения, В	220-230 с шагом 1
  Номинальное выходное напряжение, В	220
  Форма выходного напряжения	чистая синусоида

  Защита

  Ручной байпас	да
  Электронный автоматический байпас	да, в диапазоне 187-245 В
  Перегрузка по выходу	электронная защита c автовосстановлением
  Короткое замыкание	электронная защита c автовосстановлением
  Перегрев	электронная защита c автовосстановлением
  Защита от импульсных перенапряжений	варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
  Защита сети от высокочастотных помех	150 кГц - 30 МГц
  Защита от аварии сети	электронная защита c автовосстановлением
  Защита от аварии стабилизатора	электронная аварийная защита
  Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц

  Панель управления и интерфейсы

  «Сухие» контакты	опция (требуется установка карты мониторинга)
  Функциональные клавиши	кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения
  ЖК-дисплей	входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура
  Светодиодная индикация	«Норма», «Авария»
  mini-USB	опция (требуется установка карты мониторинга)
  USB	опция (требуется установка карты мониторинга)
  Ethernet	опция (требуется установка карты мониторинга)

  Подключение

  Входная сеть	клеммное подключение (L, N, PE – зажим, сечение до 10 мм2)
  Нагрузка (выходные разъёмы)	клеммное подключение (L, N – зажим, сечение до 10 мм2)

  Надежность и эксплуатационные характеристики

  Установка	в помещении
  Диапазон рабочей температуры, °С	от +5 до +40
  Диапазон температуры хранения, °С	от -40 до +40
  Тип охлаждения	принудительное (вентиляторное)
  Относительная влажность, %	от 0 до 80 (без конденсата)
  Рабочая высота, м	до 3000 м над уровнем моря
  Степень защиты от пыли и влаги	IP20
  Срок службы, лет	не менее 10
  Гарантийный срок, мес	24

  Механические характеристики

  Габаритные размеры ВхШхГ (без упаковки), мм	464х250х420 (напольная установка) 130х484х420 (стоечная установка)
  Габаритные размеры ВхШхГ (в упаковке), мм	500х490х180
  Высота установки в стойку, U	3
  Масса, кг	13
  Цвет корпуса	серый
