Датчик температуры проводной уличный цифровой МЛ-771

Описание

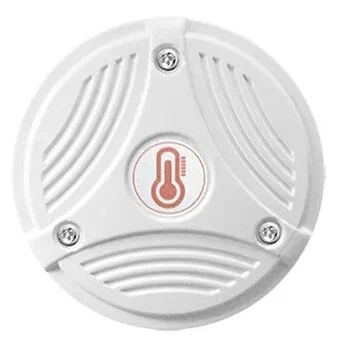

модель ZONT МЛ-771 (DS), проводной цифровой датчик температуры в пластиковом корпусе

Область применения:
для измерения уличной температуры воздуха

• Корпус с креплением к поверхности
• Диапазон измеряемых температур: -55 … +125 °C
• Точность измерений: 0,1 °C
• Погрешность измерений: не более 0,5°C

Цифровой уличный датчик температуры МЛ-771 (тип DS18B20) в оригинальном пластиковом корпусе ZONT предназначен для измерения и передачи данных об уличной температуре прибору ZONT, используется в составе систем дистанционного управления отопительным котлом.

Корпус датчика защищен от влаги, имеет компактный размер и приятный внешний вид.

Датчик температуры МЛ-771 (DS) не требует калибровки. Диапазон измеряемых температур от минус 55 до плюс 125 °C.

Особенности подключения и использования:

• датчик поставляется без провода, с клеммной колодкой в комплекте;
• датчики подключаются в шлейф параллельно. Всего можно подключить до 10-ти шт.;
• удаленность последнего датчика в шлейфе не может превышать 100 м;
• максимально допустимое расстояние датчика от шлейфа — 0,7 м;
• минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2 м.

Внимание!

• подключать датчики в одну точку не допускается;
• прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения запрещается;
• датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников.

Датчик трехпроводной, но подключается по двухпроводной схеме:

— Необходимо соединить вместе черный и красный провода, подключить их к минусовому проводу шлейфа.
— Желтый провод подключается к сигнальному (плюсовому) проводу шлейфа.
