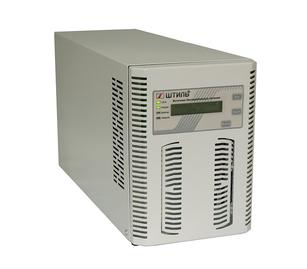

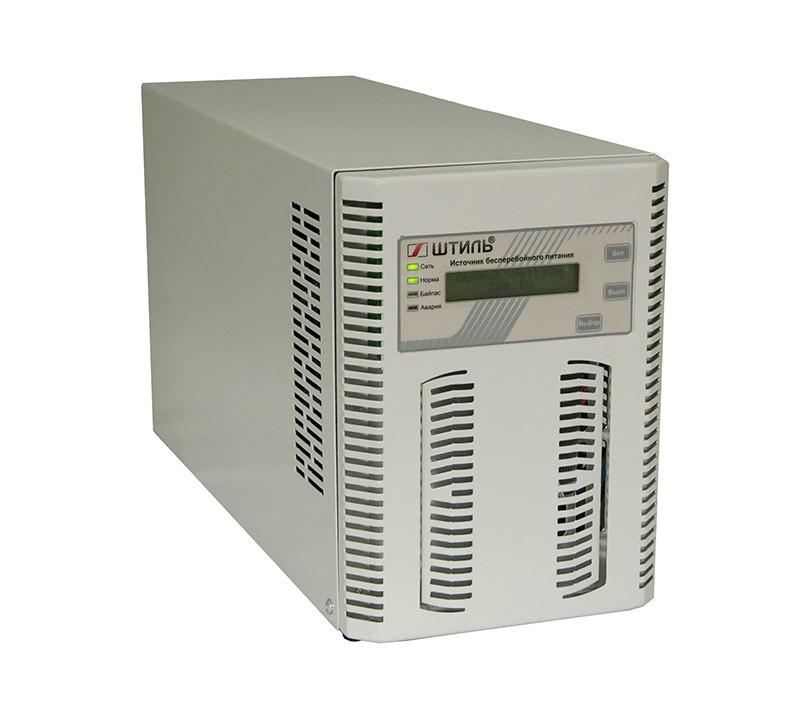

Онлайн ИБП ST1110L используются для обеспечения бесперебойной работы и индивидуальной/групповой защиты от нестабильного сетевого напряжения однофазных электроприборов суммарной мощностью 10 кВА /8 кВт, например:
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110L отлично функционирует в связке с дизельгенераторными установками.
ST1110L – это ИБП топологии онлайн с высокочастотным двойным преобразованием электроэнергии, благодаря которому устройство позволяет:
Устройство охлаждается с помощью двух малошумных вентиляторов с интеллектуальным принципом работы.
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
Информация на дисплее:
С помощью панели управления можно выполнить три теста АБ:
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
ИБП предназначен для напольной установки (tower) на любой ровной горизонтальной поверхности.
Для подключения нагрузки и соединения с входной сетью применяются клеммные колодки, расположенные на задней панели устройства в специальном закрытом отсеке.
Для обеспечения автономной работы нагрузки ST1110L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1 ч или 1,5 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи.
В ST1110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
ST1110SL укомплектован электронной защитой от:
После устранения причины включения электронной защиты устройство самостоятельно перезапускается.
Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от любых неисправностей (при их возникновении устройство отключает нагрузку или переводит её питание через байпас на сеть).
Для осуществления локального/удаленного мониторинга работы ИБП ST1110L необходимо установить несколько плат расширения, которые могут содержать следующие интерфейсы:
Работу ИБП с установленной платой можно контролировать через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки и приобретаются отдельно.
Купить ИБП ST1110L, аккумуляторные батареи и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
| Полная мощность, кВА | 10 |
| Активная мощность, кВт | 8 |
| Число фаз | 1 в 1 |
| Форм-фактор | напольный |
| Топология | on-line (с двойным преобразованием) |
| Режимы работы | on-line, автономный, ECO |
| Страна производитель | Россия |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Совместимость с генератором | да |
| Номинальное входное напряжение, В | 220 |
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Предельный диапазон входного напряжения, В | 90-310 |
| Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 55 |
| Плавный пуск | да |
| Тип выходного напряжения | однофазное |
| Номинальное выходное напряжение, В | 220 |
| Диапазон настройки выходного напряжения, В | 220-240 |
| Точность стабилизации выходного напряжения, % | ±2 |
| Форма выходного напряжения | чистая синусоида |
| Выходной коэффициент мощности | 0,8 |
| Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| Максимальный выходной ток, А | 45 |
| Коэффициент нелинейных искажений выходного напряжения, % | <2 при линейной нагрузке, <4 при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность (при работе в режиме on-line или от батарей) | менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас) |
| КПД в режиме on-line, % | 95 |
| КПД при работе через байпас или в режиме ECO, % | 99 |
| КПД в автономном режиме, % | 94 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
| Время переключения в автономный режим из режима ECO, мс | 5 |
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 192 |
| Номинальный ток заряда встроенного ЗУ, А | от 1 до 4 (шаг настройки – 0,5 А) |
| Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Холодный старт | да |
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Перегрузка по выходу | электронная защита с автовосстановлением |
| Короткое замыкание | электронная защита с автовосстановлением |
| Перегрев | электронная защита с автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
| Защита от высокочастотных помех | 100 кГц - 30 МГц |
| Защита от «глубокого» разряда батарей | да |
| Защита от аварии в ИБП | электронная аварийная защита |
| Электронный автоматический байпас | да |
| ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| RS-232 | опция (требуется установка карты мониторинга) |
| mini-USB | опция (требуется установка карты мониторинга) |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |
| «Сухие» контакты | опция (требуется установка карты мониторинга) |
| EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
| Входная сеть | клеммное подключение (L, N, PE) |
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N, PE) |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Наработка на отказ, ч | не менее 70000 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 438x250x572 |
| Масса, кг | 18 |
| Цвет корпуса | серый |
| Батарейные модули/стеллажи | Суммарная ёмкость АБ, Ач | Время автономной работы (в зависимости от уровня нагрузки), мин | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||||
|
Батарейный модуль BMT-192-09-L(1 шт.)
|
9 | 50 | 23 | 12 | 10 | 7 | 5 | 2 | 0 | 0 | 0 |
|
|
|
Батарейный модуль BMT-192-18-L(1 шт.)
|
18 | 140 | 50 | 30 | 22 | 18 | 13 | 12 | 11 | 9 | 7 |
|
|
|
Батарейный стеллаж MBS-02(1 шт.)
Аккумулятор для ИБП 12 В 26 Ач(16 шт.)
Батарейный комплект S-10-1(1 шт.)
|
26 | 180 | 75 | 45 | 35 | 25 | 20 | 17 | 13 | 10 | 8 |
|
|
|
Батарейный модуль BMT-192-09-L(1 шт.)
Батарейный модуль BMT-192-18-L(1 шт.)
|
27 | 220 | 80 | 52 | 36 | 28 | 22 | 18 | 17 | 13 | 12 |
|
|
|
Батарейный стеллаж MBS-04(1 шт.)
Аккумулятор для ИБП 12 В 33 Ач(16 шт.)
Батарейный комплект S-10-2(1 шт.)
|
33 | 240 | 100 | 70 | 43 | 30 | 22 | 18 | 17 | 14 | 13 |
|
|
|
Батарейный модуль BMT-192-18-L(2 шт.)
|
36 | 290 | 130 | 70 | 52 | 40 | 30 | 25 | 22 | 19 | 17 |
|
|
|
Батарейный стеллаж MBS-04(1 шт.)
Аккумулятор для ИБП 12 В 40 Ач (16 шт.)
Батарейный комплект S-10-2(1 шт.)
|
40 | 320 | 140 | 80 | 56 | 42 | 33 | 26 | 19 | 17 | 15 |
|
|
|
Батарейный модуль BMT-192-09-L(1 шт.)
Батарейный модуль BMT-192-18-L(2 шт.)
|
45 | 360 | 190 | 90 | 70 | 52 | 40 | 32 | 30 | 26 | 23 |
|
|
|
Батарейный модуль BMT-192-18-L(3 шт.)
|
54 | 430 | 220 | 130 | 85 | 65 | 50 | 42 | 36 | 32 | 27 |
|
|
|
Батарейный стеллаж MBS-04(1 шт.)
Аккумулятор для ИБП 12 В 55 Ач (16 шт.)
Батарейный комплект S-10-2(1 шт.)
|
55 | 480 | 210 | 120 | 85 | 65 | 49 | 40 | 33 | 29 | 24 |
|
|
|
Батарейный стеллаж MBS-03(2 шт.)
Аккумулятор для ИБП 12 В 65 Ач (16 шт.)
Батарейный комплект S-10-3(1 шт.)
|
65 | 600 | 250 | 140 | 100 | 75 | 55 | 43 | 37 | 33 | 28 |
|
|
|
Батарейный стеллаж MBS-04(1 шт.)
Аккумулятор для ИБП 12 В 75 Ач (16 шт.)
Батарейный комплект S-10-2(1 шт.)
|
75 | 670 | 310 | 190 | 125 | 95 | 85 | 70 | 53 | 45 | 38 |
|
|
|
Батарейный стеллаж MBS-03(2 шт.)
Аккумулятор для ИБП 12 В 90 Ач (16 шт.)
Батарейный комплект S-10-4(1 шт.)
|
90 | 820 | 370 | 220 | 150 | 100 | 90 | 75 | 58 | 48 | 40 |
|
|
|
Батарейный стеллаж MBS-03(2 шт.)
Аккумулятор для ИБП 12 В 100 Ач (16 шт.)
Батарейный комплект S-10-4(1 шт.)
|
100 | 900 | 420 | 260 | 170 | 120 | 100 | 80 | 70 | 55 | 48 |
|
|
|
Батарейный стеллаж MBS-04(2 шт.)
Аккумулятор для ИБП 12 В 120 Ач (16 шт.)
Батарейный комплект S-10-4(1 шт.)
|
120 | 1200 | 600 | 340 | 220 | 160 | 130 | 110 | 80 | 70 | 65 |
|
|
|
Батарейный стеллаж MBS-04(2 шт.)
Аккумулятор для ИБП 12 В 150 Ач(16 шт.)
Батарейный комплект S-10-4(1 шт.)
|
150 | 1400 | 720 | 460 | 290 | 220 | 170 | 140 | 110 | 100 | 90 |
|
|
Внимание! При емкости аккумуляторных батарей равной 150 Ач рекомендуем доукомплектовать заказ внешним зарядным устройством BCT-192-15.
