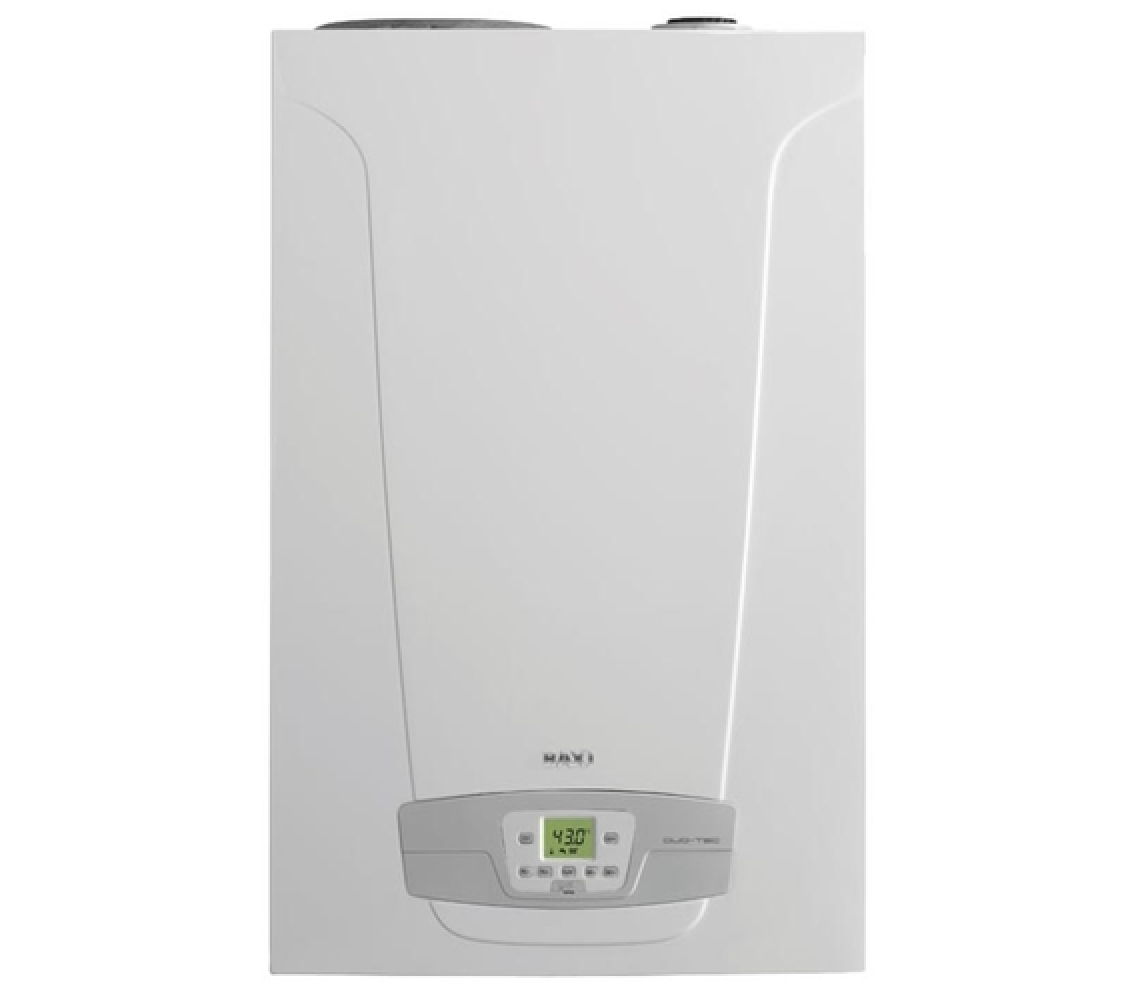

Котел газовый Baxi NUVOLA DUO-TEC+ 33 GA (мв.арт.7219555-)

ГАЗОВАЯ СИСТЕМА

• Система адаптивного контроля горения;
• Коэффициент модуляции мощности —1:7;
• Сохраняют номинальную мощность при падении входного давления газа до 5 мбар;
• Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
• Пониженное содержание СО и NOx;
• Горелка из нержавеющей стали AISI 31 6L с предварительным смешением газа и воздуха;
• Возможна перенастройка для работы на сжиженном газе.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

• Энергосберегающий двухскоростной циркуляционный насос с электронным управлением и встроенным автоматическим воздухоотводчиком;
• Первичный теплообменник из нержавеющей стали AISI 316L;
• Накопительный бойлер из нержавеющей стали AISI 316L емкостью 45 л, магниевый анод;
• Электрический трехходовой клапан с мотором;
• Автоматический байпас;
• Постциркуляция насоса;
• Фильтр на входе холодной воды.

ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ

• Новая панель управления с широким дисплеем;
• Два датчика температуры отопления на подаче и на обратке;
• Самоадаптация погодозависимой автоматики;
• Диапазон регулирования температуры в системе отопления 25—80°С;
• Встроенная погодозависимая автоматика;
• Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
• Цифровая индикация температуры и давления;
• Возможность управления разнотемпературными зональными системами.

УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ

• Электронный манометр — срабатывает при падении давления воды в 2 этапа: предупреждение и блокировка (0,5 бар);
• Электронная система самодиагностики и запоминание последних ошибок в работе;
• Ионизационный контроль пламени;
• Системы защиты от блокировки насоса и трехходового клапана;
• Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
• Контроль безопасного удаления продуктов сгорания при помощи датчика NTC;
• Предохранительный клапан в контуре отопления (3 атм.);
• Система защиты от замерзания в контурах отопления и ГВС.

Технические характеристики		ОТОПЛЕНИЕ И ГОРЯЧАЯ ВОДА
		NUVOLA Duo-tec+ 16	NUVOLA Duo-tec+ 24	NUVOLA Duo-tec+ 33
Макс. полезная тепловая мощность по ГВС	кВт	16	24	33
Макс. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	12	20	28
Макс. полез. тепл. мощность по отоплению: в режиме 50/30°С	кВт	13,1	21,8	30,6
Мин. полез. тепл. мощность по отоплению: в режиме 80/60°С	кВт	2,2	3,4	4,7
Мин. полез. тепл. мощность по отоплению: в режиме 50/30°С	кВт	2,4	3,7	5,1
Макс. потребляемая тепловая мощность по ГВС	кВт	16,5	24,7	34
Макс. потребляемая тепловая мощность по отоплению	кВт	12,4	20,6	28,9
Мин. потребляемая тепловая мощность	кВт	2,3	3,5	5,7
Макс. расход природного/сжиженного газа	м3/ч (кг/ч)	1.74 (1.28)	2,61 (1,92)	3,6 (2,64)
Производительность (КПД): в режиме 80/60°С	%	97,8	97,7	97,7
Производительность (КПД): в режиме 50/30°С	%	105,8	105,8	105,8
Макс. производительность (КПД) при нагрузке 30%	%	107,8	107,6	107,7
Емкость/давление заполнения расшир. бака	л/бар	7,5/0,8	7,5/0,8	7,5/0,8
Диапазон регулирования темп. в контуре ГВС	°С	35—60	35—60	35—60
Производительность горячей воды при Δt=25°С	л/мин	9,2	13,8	18,9
Производительность горячей воды при Δt=35°С	л/мин	6,6	9,8	13,5
Производительность горячей воды за первые 30 мин при Δt=30°С	л/30мин	275	385	500
Мин. расход воды в контуре ГВС	л/мин	2	2	2
Макс./мин. давление в контуре ГВС	бар	8/0,15	8/0,15	8/0,15
Диаметр дымоотвод. труб (коакс./раздельных)	мм	(60—100)/80	(60—100)/80	(60—100)/80
Макс. длина дымоотвод. труб (коакс./раздельных)	м	10/80	10/80	10/80
Номинальное входное давление природного газа	мбар	5—20	5—20	5—20
Электрическая мощность/напряжение	Вт/В	112/230	102/230	133/230
Габаритные размеры: высота	мм	950	950	950
Габаритные размеры: ширина	мм	600	600	600
Габаритные размеры: глубина	мм	466	466	466
Вес НЕТТО/БРУТТО	кг	62/65	62/65	67,5/70,5
Упаковочные размеры	см	111x67x52	111x67x52	111x67x52

Аксессуары для регулирования температуры (выборочно)

Комнатный механический термостат от SIEMENS

KHG71406281-

Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C

Комнатный механический термостат

KHG71408691-

Максимальное напряжение и ток на контактах 250В, 16А. Пределы регулирования 8°С … 30 °С. Точность регулирования (разность между температурами включения и выключения): <1°C



Magictime Plus - комнатный программируемый недельный термостат

KHG71408671-

Позволяет программировать температуру в помещении в течение недели. 2 уровня регулирования температуры помещения. Ручной или автоматический режимы работы. Дискретность программирования: 15 минут. Точность регулирования: 0,1°С. Режим "антизаморозки" (в положении выключено)

Датчик температуры воды контура ГВС, HT, длина 1,4 м

KHG71407681-

Только для одноконтурных моделей.
