Описание и применение

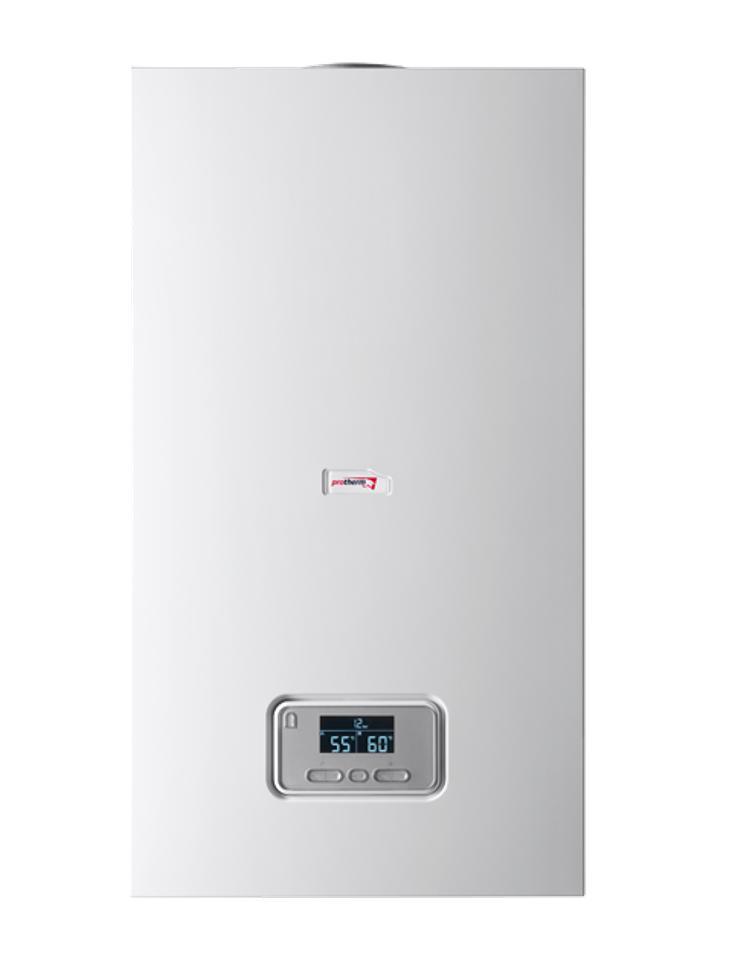

Новая версия настенных газовых котлов Пантера приобрела ряд преимуществ по сравнению с предшественником.
Это в первую очередь возможность быстрого нагрева воды — всего за две секунды, новый дисплей стал больше размером и ярче, что позволяет видеть данные на экране даже в светлом помещении, и, наконец, дизайн котла более изысканным и приятным, приобретя стальной оттенок и удобные кнопки.
На этом преимущества «Пантеры» не заканчиваются: гидравлический блок нового поколения выполнен из прочного композитного материала, по сравнению с гидроблоком в модели предыдущего поколения, новый гидроблок отличается еще большей надежностью и долговечностью. Новый пневматический газовый клапан SIT работает тише по сравнению с предшественником. Медный теплообменник и горелка из хромоникелевой стали, пластинчатый вторичный теплообменник из нержавеющей стали - что также обеспечивает более длительный срок службы котла.
Что же ещё нового появилось в новой «Пантере»? Это дополнительные элементы безопасности, предотвращающие перегрев и снижающие риски замерзания. Коммуникационная шина eBUS, которая увеличивает технические возможности котла, а именно — подключение его к разным видам термостатов и беспроводных систем управления комфортом в доме.
| | 12 KTO | 25 KOO | 25 KTO | 25 KOV | 25 KTV | 30 KOV | 30 KTV | 35 KTV |
| Общая информация |
|
| Артикул |
0010015240 |
0010015241 |
0010015242 |
0010015243 |
0010015244 |
0010015245 |
0010015246 |
0010015247 |
| |
|
|
|
|
|
|
|
|
| Тип котла |
|
|
|
|
|
|
|
|
| Газовый |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Электрический |
- |
- |
- |
- |
- |
- |
- |
- |
| Одноконтурный |
Да |
Да |
Да |
- |
- |
- |
- |
- |
| Двухконтурный |
- |
- |
- |
Да |
Да |
Да |
Да |
Да |
| Настенный |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Напольный |
- |
- |
- |
- |
- |
- |
- |
- |
| Отопительный контур |
|
| Контур отопления |
|
|
|
|
|
|
|
|
| Открытая |
- |
Да |
- |
Да |
- |
Да |
- |
- |
| Закрытая |
Да |
- |
Да |
- |
Да |
- |
Да |
Да |
| Полезная мощность, кВт |
6,5 - 12,1 |
9,5 - 25 |
8,4 - 25 |
9,5 - 25 |
8,4 - 25 |
10,5 - 28,8 |
9,4 - 29,9 |
11,2 - 35,0 |
| Потребляемая мощность в режиме отопления, кВт |
7,3 - 13,3 |
10,7 - 27,9 |
9,4 - 27,1 |
10,7 - 27,9 |
9,4 - 27,1 |
12,4 - 32,4 |
10,9 - 32,7 |
13,0 - 38,4 |
| Рабочее давление, Атм |
0,5 - 3,0 |
0,5 - 3,0 |
0,5 - 3,0 |
0,5 - 3,0 |
0,5 - 3,0 |
0,5 - 3,0 |
0,5 - 3,0 |
0,5 - 3,0 |
| Объем расширительного бака системы отопления, л |
10,0 |
10,0 |
10,0 |
10,0 |
10,0 |
10,0 |
10,0 |
10,0 |
| Контур ГВС |
| Встроенный накопительный бойлер |
- |
- |
- |
- |
- |
- |
- |
- |
| Тип теплообменника |
- |
- |
- |
Пластинчатый |
Пластинчатый |
Пластинчатый |
Пластинчатый |
Пластинчатый |
| Потребляемая мощность в режиме ГВС, кВт |
- |
- |
- |
8,4 - 25,0 |
9,1 - 25,0 |
8,4 - 25,0 |
9,4 - 30,0 |
11,2 - 35,0 |
| Диапазон температуры ГВС, С |
- |
- |
- |
35 - 65 |
35 - 65 |
35 - 65 |
35 - 65 |
35 - 65 |
| Объем горячей воды, л/мин |
|
- |
- |
1,5 - 12,0 |
1,5 - 12,0 |
1,5 - 14,4 |
1,5 - 14,4 |
1,5 - 16,8 |
| Рабочее давление, Атм |
- |
- |
- |
0,5 - 10,0 |
0,5 - 10,0 |
0,5 - 10,0 |
0,5 - 10,0 |
0,5 - 10,0 |
| Контур подачи газа |
| Давление природного газа, мм.вод.ст. |
130-200 |
130-200 |
130-200 |
130-200 |
130-200 |
130-200 |
130-200 |
130-200 |
| Давление сжиженного газа, мм.вод.ст. |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
| Максимальное потребление природного газа, м3/час |
1,4 |
3,0 |
2,8 |
3,0 |
2,8 |
3,4 |
3,4 |
4,1 |
| Максимальное потребление сжиженного газа, кг/час |
1,05 |
1,0 |
0,99 |
1,0 |
0,99 |
1,21 |
1,16 |
1,46 |
| Управление |
|
| Панель управления |
|
|
|
|
|
|
|
|
| Светодиодная индикация |
- |
- |
- |
- |
- |
- |
- |
- |
| Жидкокристаллический дисплей |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Индикация температуры |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Индикация неисправностей |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Терморегуляторы |
|
|
|
|
|
|
|
|
| Thermolink B (eBus) |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Thermolink P (eBus) |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Thermolink S |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Exacontrol |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Exabasic |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Безопасность |
| Датчик тяги |
- |
Да |
- |
Да |
- |
Да |
- |
- |
| Дифференциал давления дымохода |
Да |
- |
Да |
- |
Да |
- |
Да |
Да |
| Контроль пламени |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Датчик низкого давления |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Предохранительный клапан |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Датчик расхода воды |
- |
- |
- |
Да |
Да |
Да |
Да |
Да |
| Тепловой предохранитель |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Защита от замерзания |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Защита насоса от заклинивания |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
| Размеры и подключение |
|
| Электрическое подключение |
|
|
|
|
|
|
|
|
| Напряжение / Частота, В/Гц |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
| Потребление, Вт |
145 |
88 |
142 |
88 |
142 |
93 |
145 |
175 |
| Класс электрической защиты |
IPX4D |
IPX4D |
IPX4D |
IPX4D |
IPX4D |
IPX4D |
IPX4D |
IPX4D |
| Класс NOx |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Присоединительные диаметры |
|
| Дымоход, мм |
60/100 |
135 |
60/100 |
135 |
60/100 |
135 |
60/100 |
60/100 |
| Газопровод |
1/2'' |
1/2'' |
1/2'' |
1/2'' |
1/2'' |
1/2'' |
1/2'' |
1/2'' |
| Контур ГВС / отопления |
3/4'' / 3/4'' |
3/4'' / 3/4'' |
3/4'' / 3/4'' |
3/4'' / 3/4'' |
3/4'' / 3/4'' |
3/4'' / 3/4'' |
3/4'' / 3/4'' |
3/4'' / 3/4'' |
| Габариты |
|
|
|
|
|
|
|
|
| Высота, мм |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
| Глубина, мм |
338 |
338 |
338 |
338 |
338 |
338 |
338 |
338 |
| Ширина, мм |
440 |
440 |
440 |
440 |
440 |
440 |
440 |
440 |
| Вес |
38,0 |
35,0 |
40,0 |
37,0 |
40,0 |
34,0 |
41,0 |
36,0 |
|
