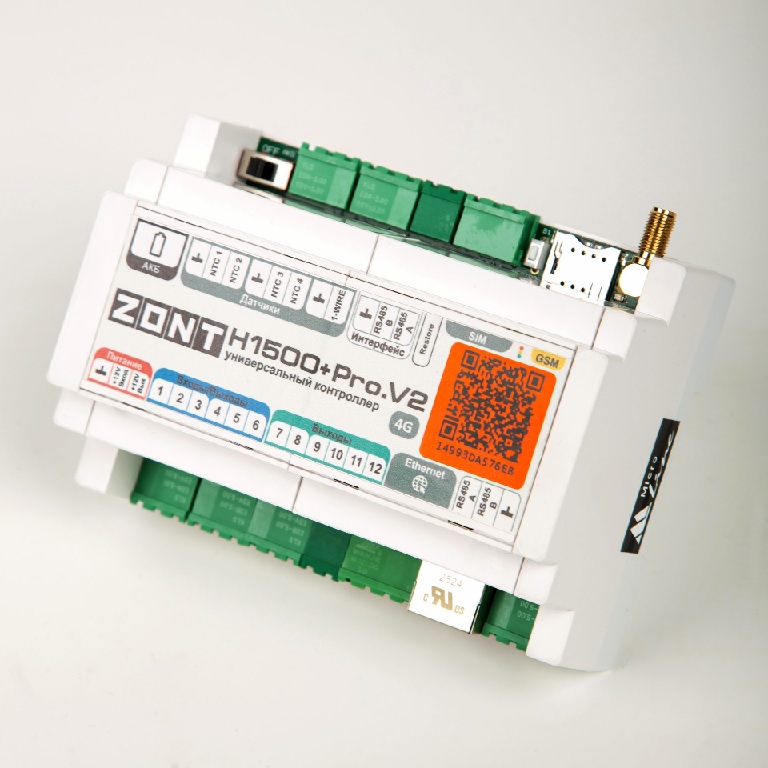

Универсальный контроллер ZONT H1500+ PRO.V2 (арт.ML00007756)

Технические характеристики

Описание

• Каналы связи: GSM (4G), Wi-Fi, Ethernet
• Управление отоплением, ГВС, исполнительными устр-ми
• Управление 2-мя котлами (каскад, основной + резервный, расписание)
• Подключение 2-х котлов по цифровой шине
• Погодозависимые алгоритмы и ПИД-регулирование
• 6 выходов «открытый коллектор», 6 универсальных входов/выходов, 2 входа RS-485
• Поддержка протоколов Modbus RTU и MQTT
• Функции «Антилегионелла», «Антизамерзание», «Лето»
• Неограниченное кол-во режимов, сценарии работы
• Веб-кнопки быстрого управления
• Поддержка блоков расширения ZE, ZRE (1 шт.)
• Возможность подключения до 3 радиомодулей и до 120 радиодатчиков
• Погодный сервер, дистанционный контроль датчиков различного назначения
• Сохранение связи при отключении электроэнергии до 4 ч. (резервная батарея)

ZONT H1500+ PRO.V2 — это обновленная версия универсального контроллера ZONT H1500+ PRO для удаленного управления и автоматизации инженерных систем с поддержкой современных каналов связи (4G, Wi-Fi, Ethernet) и специальных протоколов Modbus RTU и MQTT, а также интеграцией в «Умный дом» (через Яндекс Алису, Сбер Салют, Home Assistant).

Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.

Отличия контроллера ZONT H1500+ PRO.V2 от ZONT H1500+ PRO

Контроллер ZONT Н1500+ PRO.V2 предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1500+ PRO.V2 применяются блоки расширения (к контроллеру возможно подключить 1 блок). Блок не требует отдельного программирования.

Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.

ZONT H1500+ PRO.V2 управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.

Контроллер ZONT H1500+ PRO.V2 стоит выбрать для:

• автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
• контроля режимов работы и технического состояния котла;
• контроля заданных и текущих температур и оперативного изменения их значений;
• автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
• запрограммированного управления элементами домостроения;
• удаленного управления приборами;
• мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
• контроля и автоматического реагирования системы безопасности и охраны.

Прибор управляет 1 или 2 котлами (в том числе в каскаде), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.

Контроллер ZONT H1500+ PRO.V2 имеет 6 выходов типа «открытый коллектор» и 6 универсальных входов/выходов, которые могут быть назначены выходом «открытый коллектор».  4 входа NTC предназначены для прямого подключения датчиков NTC.

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления котлами Контроллер использует внешние адаптеры цифровых шин, поддерживаемые протоколы: OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Daesung, Wolf, Rinnai, Arderia, EMS+, Modbus, Kiturami.

Универсальный контроллер ZONT H1500+ PRO.V2 контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 120 радиодатчиков, опционально через подключаемый радиомодуль МЛ-590 или радиомодуль МЛ-595).

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.

Для удобства можно подключить выносную панель управления – проводную ZONT МЛ-753 или беспроводную ZONT МЛ-753 Wi-Fi, а также белый или черный комнатный термостат для управления температурой контура проводной МЛ-232 или беспроводной 332.

Универсальный контроллер ZONT Н1500+ PRO.V2 подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.

С универсальным контроллером ZONT Н1500+ PRO.V2:

— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;

— вы можете быть уверенным в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Контроль и управление котлом

• 2 котла (каскад, резерв, расписание)
• подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла)
• подключение котлов релейным способом
• отображение текущего состояния котлов
• ПЗА и ПИД-регулирование
• настройка сценариев работы
• настройка работы по расписанию
• защита от замерзания
• функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)

Особенности управления и настройки

• дистанционно через веб-сервис, приложение, смс
• создание сценариев работы управляемых приборов различной сложности
• неограниченное количество настраиваемых режимов работы
• погодозависимое управление (датчик или погодный сервер)

Автономная работа

• встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 4 часов)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление ГВС

• работа по расписанию
• функция «Антилегионелла»
• мониторинг температуры ГВС

Управление исполнительными устройствами

• 6 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
• 6 выходов «открытый коллектор» для подключения электроприборов
• поддержка блоков расширения (1 шт.)

Подключение датчиков

• датчики t проводные аналоговые NTC (4 в комплекте)
• датчики t проводные цифровые
• аналоговые датчики охраны и безопасности
• аналоговый датчик давления
• радиодатчики 868 МГЦ, до 120 шт.
  (при использовании радиомодулей ZONT МЛ-590 или МЛ-595)

Функции охраны и безопасности

• подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
• подключение охранных датчиков движения, разбития стекла, размыкания
• подключение свето-звуковой сирены
• возможность настройки срабатывания исполнительного устройства по полученному сигналу
• просмотр потокового видео с видеокамер по протоколу RTSP
• организация персонализированного доступа в помещения

Особенности прав пользователей

• несколько доверенных номеров телефонов (для контроля и управления)
• несколько пользователей совместного доступа (доступ техническому специалисту)
• разграничение прав каждому пользователю

Способы управления

• личный кабинет веб сервиса
• мобильное приложение для iOS и Android
• панель ручного управления МЛ-753 и МЛ-753 Wi-Fi (приобретается отдельно)

Мгновенные оповещения

• выход t за пороговые значения (min/max)
• выход давления за пороговые значения (при подключении датчика)
• авария и неисправность котла
• неисправность подключенных датчиков
• пропадание и восстановление напряжения питания
• срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)

Способы оповещений

• push-уведомления мобильного приложения
• смс
• письмо на e-mail

Запись и хранение истории событий

• 3 месяца бесплатно (24 месяца с тарифом Profi)
• время работы котла и мониторинг измеряемых температур
• время появления аварий и ошибок в работе котла
• время пропадания и восстановления основного напряжения питания
• время и текст входящих смс сообщений
• дата обновления ПО и номер текущей версии ПО

Основное питание	внешний источник стабилизированного питания напряжением 9-18 В постоянного тока
Резервное питание	встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощность	не более 12 Вт
Каналы связи	Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n   GSM — резервный: поддержка 2G поддержка 4G – приборы с наклейкой на упаковке «4G» Ethernet — TCP/IP, 10BASE-T
Поддерживаемые интерфейсы	RS-485 (верхний): интерфейс для оригинальных устройств ZONT;   RS-485 (нижний): интерфейс  вариативного применения: — для оригинальных устройств ZONT или — для устройств, поддерживающих протокол Modbus RTU. 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) MQTT: сетевой протокол для потоковой передачи данных между устройствами с ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью. Modbus RTU: открытый коммуникационный протокол. Контроллер является master-устройством.   Радиоканал 868 МГц: подключаемый через внешние радиомодули ZONT (модели МЛ-590 и МЛ-595), общее количество подключаемых радиомодулей программно не ограничено, количество контролируемых радиодатчиков одним радиомодулем – до 40 шт.
Поддерживаемые адаптеры   для расширенного управления котлом по цифровому протоколу	Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Wolf, Kiturami   Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, Navien Deluxe One, BSB, Wolf, Kiturami Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровых шин EMS+ и Daesung Адаптер цифровой шины Modbus
Управляемые выходы	6 шт. типа «открытый коллектор»
Универсальные входы/выходы	6 шт. (могут быть настроены как «открытый коллектор»)
Входы NTC	4 шт.
Поддержка блоков расширения	есть, 1 шт. (ZE-88, ZE-84E, ZE-44, ZE-22, ZRE-66, управляемый блок розеток RS-485)
Датчики температуры	Проводные   Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20 Беспроводные — до 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590 или МЛ-595) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики охранные и информационные	Проводные   Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570
Корпус	пластиковый, с креплением на DIN-рейку
Габаритные размеры	125 х 90 х 60 мм; 7 DIN
Вес брутто	не более 0,6 кг
Диапазон рабочих температур	От -25 до +70 °С
Максимально допустимая относительная влажность	85 %

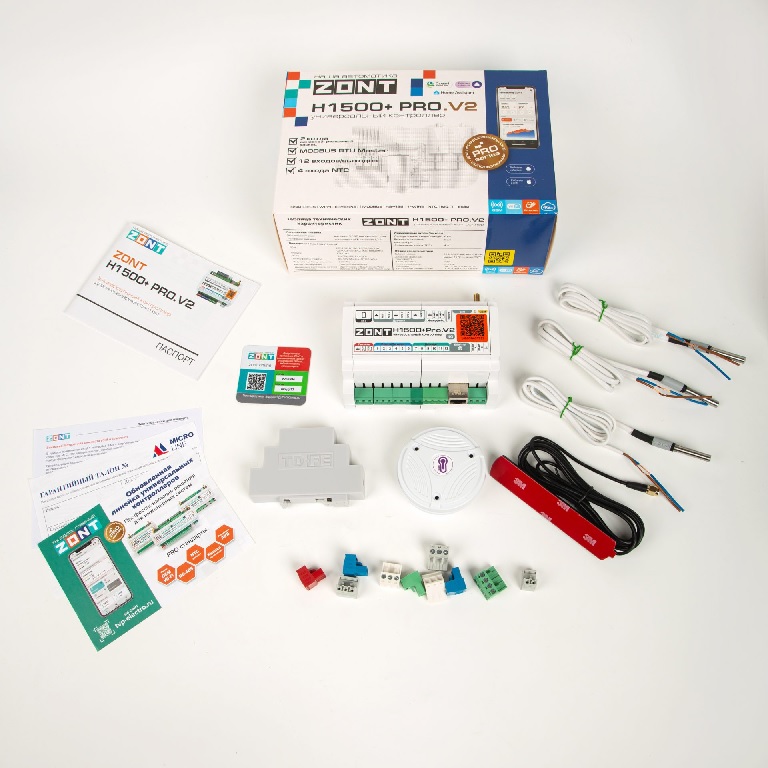

Комплектация

3 шт.		Датчик температуры в гильзе NTC
1 шт.		Датчик температуры уличный МЛ-773 (NTC)
1 шт.		Блок питания на DIN рейку 12W/12-24V
1 шт.		GSM антенна
1 шт.		Клеммники винтовые, комплект
1 шт.		SIM-карта МТС
1 шт.		Карта владельца
