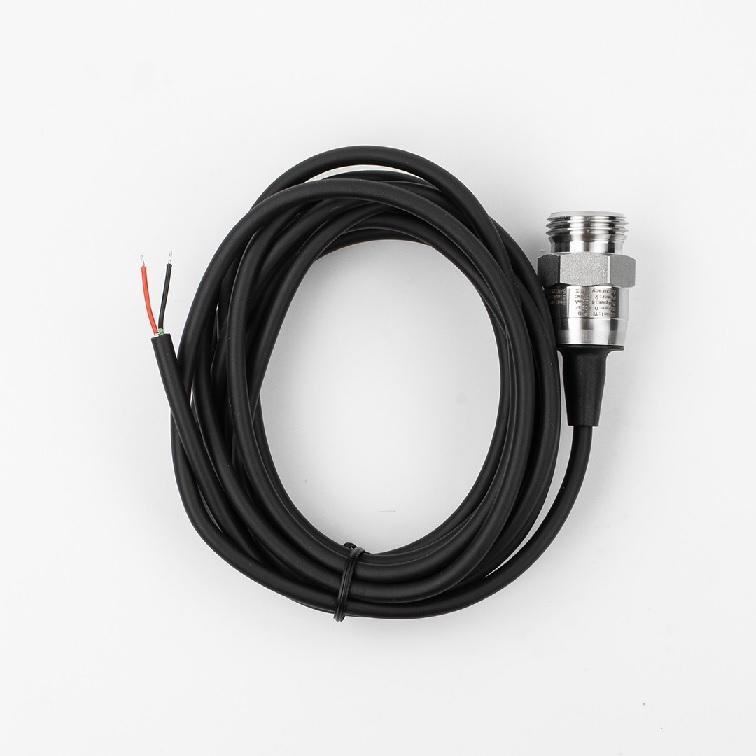

Датчик давления MyHeat 4-20мА (тепл.арт.7002)

Описание

Датчик давления с токовым выходом (4–20 мА). Предназначен для измерения давления теплоносителя/воды в автоматизированных системах отопления и водоснабжения.
Внимание! Датчик используется только с универсальным блоком расширения MyHeat IO4, контроллером MyHeat Pro и Eco Smart.

Датчик предназначен для измерения давления теплоносителя/воды при использовании в автоматизированных системах отопления и водоснабжения.

Примечания по монтажу:
Для подключения датчика давления с выходом 4-20 мА используется двухжильный медный кабель, при прокладке рядом с силовыми линиями — экранированный.
Рекомендуемые длина/сечение кабеля: до 50 м — 0,5 мм²; 50–100 м — 0,75 мм².
При использовании экрана — заземлять экран с одной стороны. Со стороны контроллера (GND) или шкафа (PE).
Прокладывать линию 4-20 мА отдельно от силовых кабелей, а при пересечении — под 90°.

Характеристики

Диапазон измеряемого давления

0-10 бар
Предельные значения выходного сигнала постоянного тока

4-20мА
Напряжение питания датчика, постоянный ток

12-24В
Маркировка проводов

• красный, V+, питание.
• черный, IN, сигнал.
Резьба

G1/2
Габаритные размеры, не более

54×25 мм
Длина кабеля

3 м.
Масса, не более

300гр.
