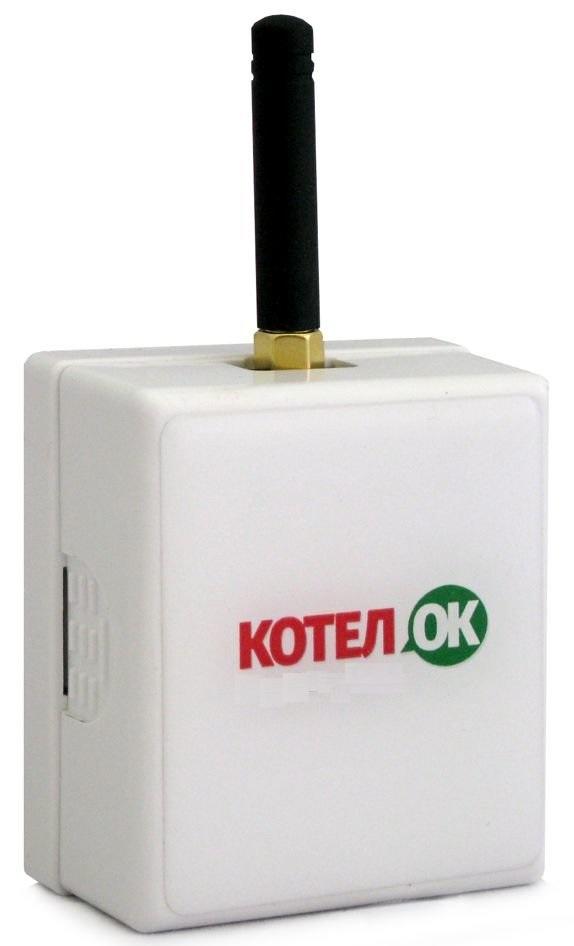

GSM сигнализация КотелОК (Проводной)

Описание

• Производитель:

  ИПРО

• Вес, кг

  0,3

• Габаритные размеры ВхШхГ

  62 х 67 х 31

• Гарантия

  1 год



  GSM модуль "Котел.ОК" - это максимально простой и легко настраиваемый (достаточно 1 звонка) GSM прибор для:

  контроля за температурой в доме

  контроля за наличием электричества

  управления котлом с телефона







  ОСНОВНЫЕ ВОЗМОЖНОСТИ GSM МОДУЛЯ.

  	Контроль за температурой в помещении. Либо контроль температуры теплоносителя. При аварии котла, вы узнаете, что температура в помещении снижается. И легко сможете предотвратить замерзание дома и системы отопления.
  	Управление нагревательными приборами (котел, электронагреватель ...) с мобильного телефона. Легко можете устанавливать необходимую температуру в помещении с телефона.
  	Контроль за отключением/включением электричества. (встроенный резервный аккумулятор) Всегда будете знать когда у вас в доме отключают/включают электричество
  	Встроенное силовое реле ~220В х 10А. Можно использовать как GSM реле. Сможете включать и выключать электроустройства с мобильного телефона.



  НАСТРОЙКА И УПРАВЛЕНИЕ GSM МОДУЛЕМ.

  Для настройки gsm модуля необходимо просто позвонить на номер СИМ-карты установленной в прибор.

  Управление gsm модулем осуществляется SMS командами с телефона. Подойдет любой телефон. На каждую команду, прибор присылает подтверждение о её выполнении.

  Для того, чтобы узнать температуру в доме достаточно просто позвонить на прибор.

  Очень важно помнить о том, что на СИМ-карте установленной в gsm-модуль Котелок был положительный баланс для своевременного оповещения о произошедшем событии.



  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  Количество датчиков температуры. (Используются цифровые датчики температуры DS18B20)	2 внешних (1 идет в комплекте)
  Диапазон измеряемой температуры (для внешнего датчика)	от -55 до +125 °С
  Количество выходов  (Реле, перекидной контакт, максимальная нагрузка 10А/220В)	1
  Напряжение питания	сетевой адаптер с выходом 12В х 1А
  Ток потребления при питании 12В	50 мА
  Рабочий температурный диапазон	от -30°С до +55°С
  Влажность	не выше 85%
  Габаритные размеры	62мм(д) х  67мм(ш) х 31мм(в)
  Масса	не более   100 г.
  Разъем для подключения антенны	SMA
  Число номеров телефонов для оповещения	5
  Емкость встроенного аккумулятора	100 мА\ч (работа от аккумулятора до 3 часов)




  GSM модуль "Котел.ОК" может подключаться к различным газовым и электрическим котлам и с помощью него можно поддерживать температуру в доме.



  Настройка GSM модуля «Котел.ОК».



  1.  Откройте крышку прибора:

  для этого нажмите сбоку на корпус, как это показано стрелками на рисунке, и потяните крышку на себя.



        На тыльной стороне крышки устройства показано назначение клеммной колодки прибора, способ запроса показаний датчиков температуры и номер технической поддержки (8-804-333-90-80).








  2.  Прикрутите антенну к прибору:

  для этого установите антенну в

  специальный разъем и вращайте

  по часовой стрелке.



  3. Сдвиньте крышку Sim-слота вправо и установите SIM карту, как показано на рисунке:



          4. Установите Sim-карту в Sim-слот, как показано на рисунке:





  5. Закройте крышку Sim-слота и сдвиньте её влево, как показано на рисунке:









  6. Подключите адаптер к прибору и включите адаптер в розетку 220В.



  7. Загорится индикатор «Питание». Переведите выключатель «Аккумулятор» в положение ON (включено) после чего загорится индикатор «Аккумулятор»:



  8. Подождите, пока прибор зарегистрируется в сети (загорится индикатор GSM). (Около 10 секунд)



  9. При включении устройства, если телефонная книга пуста, то после индикатора GSM (10 секунд) загорается индикатор “Настройка”. Прибор сообщает, что он находится в режиме программирования.



         Позвоните на прибор со своего мобильного телефона (ваш номер будет записан в память прибора и будет использоваться для оповещения)

  Прибор отклонит входящий вызов, индикатор «Pr» погаснет. На ваш мобильный телефон придет SMS-сообщение «Телефон записан. Установлены тревожные пороги температуры для Т встр. Тmin=10 Tmax=35»



  УСТАНОВЛЕНЫ СТАНДАРТНЫЕ НАСТРОЙКИ:



  Ваш номер телефона записан в первую ячейку памяти прибора.

  Стандартные пороги оповещения:

  - верхний порог +35 градусов.

  - нижний порог +10 градусов.



  Это означает, что:

  - при превышении температуры в 35 градусов вы получите тревожное SMS-сообщение (Т1=+35С).

  - при понижении температуры ниже 10 градусов вы получите тревожное SMS-сообщение (Т1=+10С).

  При отключении электропитания вы получите SMS-сообщение «Основное питание отключено, работа от аккумулятора».

  При восстановлении электропитания (после отключения) вы получите SMS-сообщение «Питание восстановлено».



  Чтобы узнать состояние устройства (показания  датчика температуры, состояние электропитания, уровень сигнала сотовой сети) позвоните на номер Sim-карты установленной в устройство. Sim-карта отклонит ваш звонок, в ответ вы получите SMS-сообщение с текстом:

  Реле выключено	-  состояние встроенного реле
  Т 1 = 25С	- показание основного датчика темпер. (например 25С)
  Т 2 = Откл.	- показания дополнительного датчика темпер. (отключен)
  Питание Ок	- состояние электропитания устройства (Ok\выключено)
  Уровень GSM = 80%	- уровень сигнала сети GSM (от 0 до 100%)



  Комплектация

  GSM модуль "Котел.ОК" комплектация



  №	Фото	Оборудование	Кол-во
  1		Прибор «Котел.ОК»	1 шт
  2		Руководство по эксплуатации	1 шт
  3		Антенна GSM штыревая 4 см (установлена)	1 шт
  4		Термодатчик с кабелем 0,5м	1 шт
  5		Сетевой адаптер 12В	1 ш
