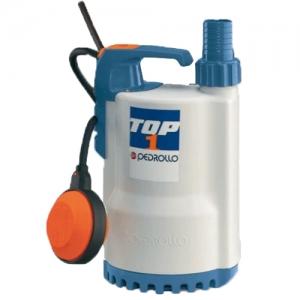

Дренажный насос Pedrollo TOP 1 (погружение 1-2м,расход 7,2-5,5м³/ч.арт.48TOP11A1)

Технические характеристики

Описание

Описание Pedrollo TOP

Краткая техническая характеристика насосов серии TOP

• подача насоса до 400 л/мин. (24 м3/ч)
• напор насоса до 14.5 м
• температура жидкости до +40°С (+90°С до 3 мин)
• максимальная глубина применения до 5 м
• максимальное прохождение твердых частиц во взвешенном состоянии до d=10 мм
• максимальный уровень опорожнения колодца до 14 мм

  Характеристиками новых электронасосов ТОР являются: новаторский дизайн, высокая технология и конструктивные решения, которые обеспечивают простоту в эксплуатации, безопасность и большую надежность функционирования.

  Принцип работы насосов серии TOP

  Серия ТОР включает в себя ПОГРУЖЕННЫЕ ДРЕНАЖНЫЕ ЭЛЕКТРОНАСОСЫ, центробежного типа с открытым рабочим колесом, разработанные для функционирования в автоматическом режиме. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Через всасывающую решетку жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение по направлению от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, после преобразования части кинетической энергии в энергию напора, покидает насос через вертикально установленный патрубок подачи, предусмотреный в нагнетательном корпусе. Достаточное охлаждение двигателя обеспечивается перекачиваемой жидкостью.

  Область применения и установка насосов серии TOP

  Насосы серии ТОР рекомендуются для подъема чистой воды без наличия абразивных частиц. Использованные конструктивные решения обеспечивают простоту в эксплуатации и безопасность даже при непрерывном функционировании (напр. в фонтанах), благодаря полному охлаждению двигателя, снабженному хорошим запасом мощности и двойному механическиму уплотнению. Облегченный демонтаж двигателя и насоса делает простым и удобным техническое обслуживание и ремонт. Эти насосы особенно пригодны для осушения затопленных помещений небольшого объема, в чрезвычайных ситуациях, таких как, (помещения, подвалы, боксы), для опорожнения бассейнов, ванн и аквариумов, переработки бытовых стоков, (стиральные и посудомоечные машины), для подачи воды в садовые фонтаны, для орошения небольших садов и огородов из накопителей, для осушения небольших канализационных отстойников.

  Конструктивные характеристики насосов серии TOP

• НАГНЕТАТЕЛЬНЫЙ КОРПУС технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии. Патрубок с резьбой ISO 228/1.
• ВСАСЫВАЮЩАЯ РЕШЕТКА из технополимера.
• РАБОЧЕЕ КОЛЕСО открытого типа, из технополимера.
• КРЫШКА ДВИГАТЕЛЯ нержавеющая сталь AISI 304.
• ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 306.
• ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ керамика - графит - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
• ДВИГАТЕЛЬ погружной, асинхронный, однофазный, с непрерывным режимом работы.
• TOP: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
• ИЗОЛЯЦИЯ класс F
• СТЕПЕНЬ ЗАЩИТЫ IP 68
• ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ № 72765.

  В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:


  TOP 1-2-3 (однофазный):
• Поплавковый выключатель
• Накидная гайка со штуцером.
• Кабель электропитания из неопрена “H05 RN-F” длиной 5 метров с литой вилкой Шуко.
•
• TOP 4-5 (однофазный):
• Поплавковый выключатель
• Накидная гайка со штуцером.
• Муфта с обратным клапаном. Кабель электропитания из неопрена “H05 RN-F” длиной 10 метров с литой вилкой Шуко.

  ИСПОЛНЕНИЕ ПО ЗАКАЗУ

• электронасосы для агрессивных жидкостей TOP - LA
• специальное механическое уплотнение
• электронасосы с кабелем электропитания длиной 10 метров.
• Примечание. Обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41
• электронасосы без поплавкового выключателя
• другое напряжение питания или частота 60 Гц
