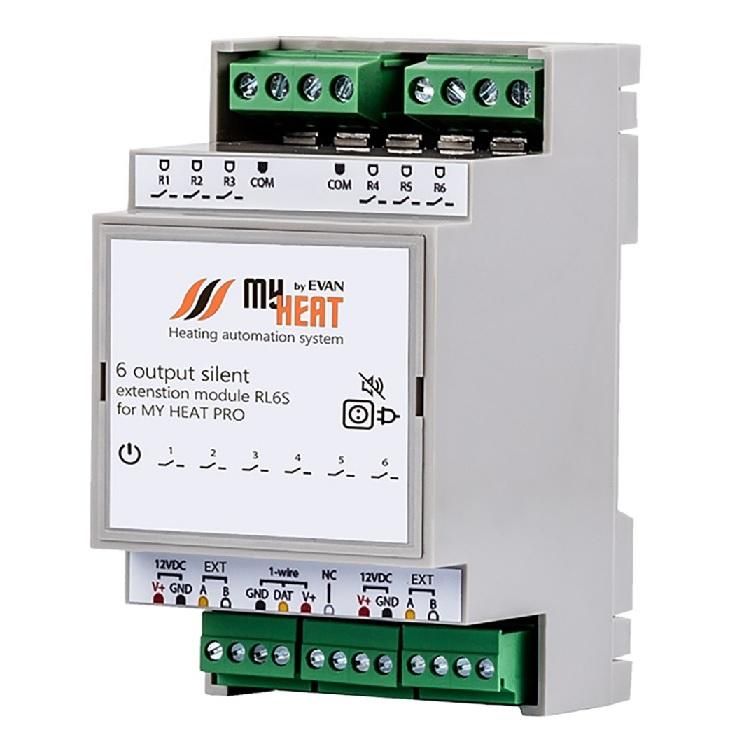

Симисторный блок расширения MyHeat RL6S (тепл.арт.6292)

Описание

MyHeat RL6S подключается к контроллеру MyHeat Pro по проводной шине и предназначен для бесшумной коммутации шести дополнительных выходов электрической нагрузки через симисторы. Он идеально подходит для управления трёхходовыми сервоприводами на смесительных узлах.

Блок расширения MyHeat RL6S оснащён шестью симисторными выходами для управления электрическими нагрузками. Он взаимодействует с контроллером по проводной шине EXT (внутренний протокол MyHeat) и поддерживает интерфейс 1-wire для подключения шлейфа цифровых датчиков температуры.
Ключевой особенностью модуля является встроенная функция ПИД-регулирования. Это делает его идеальным решением для сложных систем отопления.

Преимущества:
✔ Шесть симисторных выходов для бесшумного управления нагрузками.
✔ Отсутствие ограничений по ресурсу работы симисторов.
✔ Поддержка ПИД-регулирования до трёх контуров.

Характеристики

Коммутация шести выходов электрической нагрузки через симисторы.
Опрос цифровых температурных датчиков по шине 1-wire.
ПИД-регулирование смесительными контурами, до 3 шт.
Автоматическое восстановление работоспособности после сбоев.
Индикация состояния.
Взаимодействие с контроллером по проводной шине EXT.

Габаритные размеры, не более, мм (ШxГxВ)

52,3 x 90,2 x 57,8
Способ крепления корпуса

DIN-рейка
Напряжение питания

от 9 до 24 VDC
Максимальная потребляемая мощность, Вт

2
Интерфейс EXT:

внутренний протокол MyHeat.
Интерфейс 1-wire

есть
Количество коммутируемых выходов

6
Тип коммутируемого выхода

Симистор
Максимальная электрическая нагрузка на выход

до 1A, 250VAC
Масса, гр.

150
